Wymiana LG na 14"

[Mateusz F]

Jako że udało się zdobyć LG 14" , niewielkim nakładem pracy ulepszam swoją 13" o cal wyżej. Niestety konieczne będzie stworzenie nowej celi oraz jak się okazało już po zakupie lustra wydłużenie rurek ponieważ ogniskowa nowego lustra to 1750, czyli 100 mm więcej.

Nic teleskop był użyty 2 razy a już przy nim zaczynam dalej grzebać

Poniżej rysunek zmodyfikowanej celi ( a zróbmy to jeszcze inaczej )

[Setaarius]

Jakie to ładne Większa ogniskowa, większe przybliżenie, mniejsze pole pokazane w Naglerze 26mm więc już Ci się nie przyda zatem spokojnie możesz mi go sprzedać

[Mateusz F]

niestety Nagler 26 dalej daje najlepsze parametry z dostepnych.

[KrzysiekRajda]

Tradycyjnie nie obyło się delikatnie mówiąc w lecenie w kulki, miały być dwa lustra przywiózł jedno. Ale dobrze że Mateusz zdobył 14" tak było początkowo zakładane że będą trzy 14 nastki i wkoncu tak się stało.

[Mateusz F]

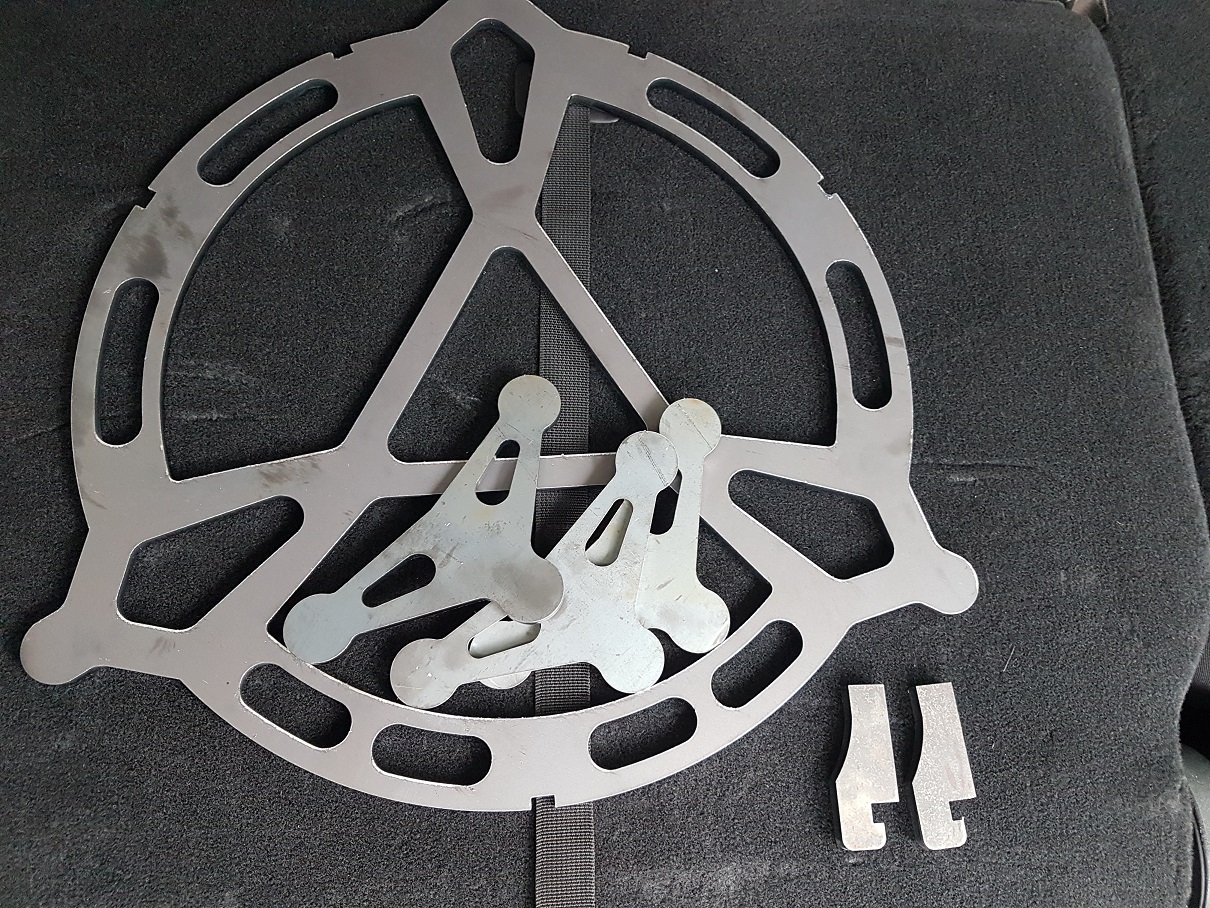

Elementy nowej celi

[Setaarius]

Wygląda na lżejszą?

[KrzysiekRajda]

Wygląda na lżejszą?

Nie może być lżejsza bo teleskop będzie opadał, tym bardziej że lustro ma dłuższą ogniskową i trzeba wykonać dłuższe rurki o 10 cm

[Mateusz F]

Fasolki są po to żeby dało sie to wykonać na laserze i oszczędzić tokarzowi kłopotliwego wiercenia i trasowania otworów.

[Mateusz F]

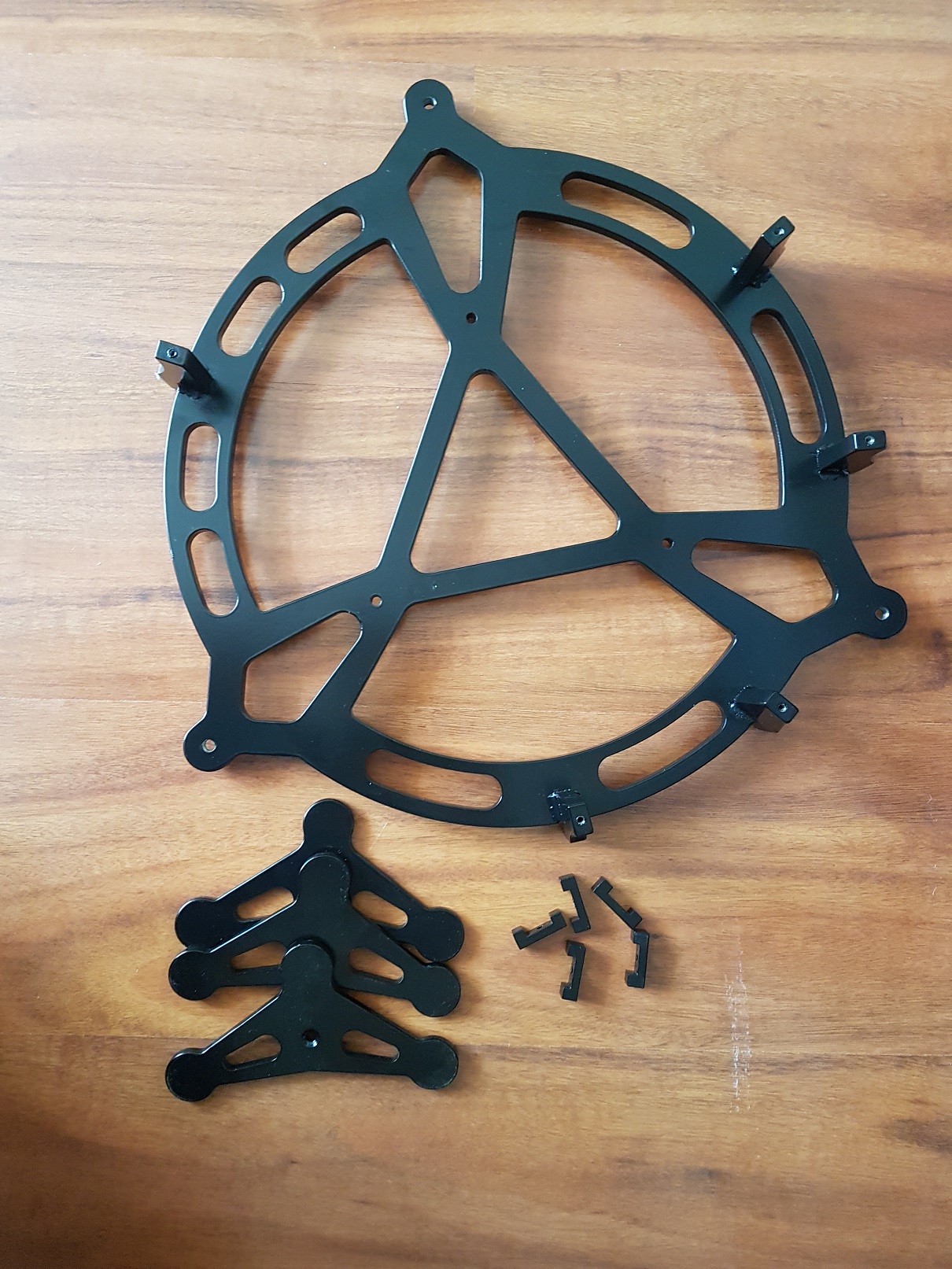

Zmodyfikowana cela pod lustro 14" gotowa , tylko poskładać. Zostało jeszcze wykonanie gumowych podkładek podatnych pod wagi , naklejenie filcu w miejscach kontaktu celi z lustrem i montować.

[Mateusz F]

Prace związane z wymianą LG z 13" na 14" można uznać za zakończone. Teleskop z nowym sercem złapał pierwsze światło, optyka ze stajni Pana Stefana nie zawiodła ,obliczenia dotyczące konstrukcji potwierdziła rzeczywistość, teleskop po złożeniu ostrzył ze wszystkimi okularami. Konieczne było zastosowanie wykonanej wcześniej przeciwwagi na skutek odsunięcia klatki górnej o 100 mm względem starego układu, a to z kolei wymuszone było dłuższą ogniskową lustra.

Podsumowując zakres obejmował :
- wykonanie nowej celi
- wykonanie nowej kratownicy (zastosowałem grubsze rurki )
- wykonanie jednej nowej szpilki kolimacji ( uszkodzenie gwintu przy demontażu starej celi )

O kosztach nie będę pisał bo walka o ten 1" to była czysta fanaberia, ale cieszę się że wykorzystam w pełni konstrukcję która była projektowana pod taką aperturę, LG 13" wylądowało tam pierwotnie tylko temu, że akurat takie lustro było dostępne a nie było sensu robić innej przy produkcji 3 teleskopów na raz.

[Setaarius]

Ekstra!
To teraz możesz już w weekend jechać... tylko czy pogoda dopisze...

[Mateusz F]

Jak by była pogoda można pomyśleć .

[Patrix]

Wygląda naprawdę ekstra. Gratuluje wytrwałości.

[Marcin]

Wygląda naprawdę ekstra. Gratuluje wytrwałości.

Teleskop daje też ekstra obrazy. Gwiazdki są punktowe, obraz miły dla oka i nie ma się do czego przyczepić. Świetne lustro się Mateuszowi trafiło, a konstrukcja i wykonanie teleskopu pozwala na super przyjemne obserwacje, a ja jestem wybredny pod tym względem. Łatwość prowadzenia teleskopu (góra/dół, prawo lewo) jest taka jak w moim 8" dobsonie GSO, zero oporów, a przecież to 14" monstrum jest.

Mateusz jak będziesz sprzedawać to jestem pierwszy w kolejce .

Gratulacje Mateuszu i Krzyśku za zrobienie super ATeMa .
