Teleskop walizkowy Astropołudnie 9"

[Mateusz F]

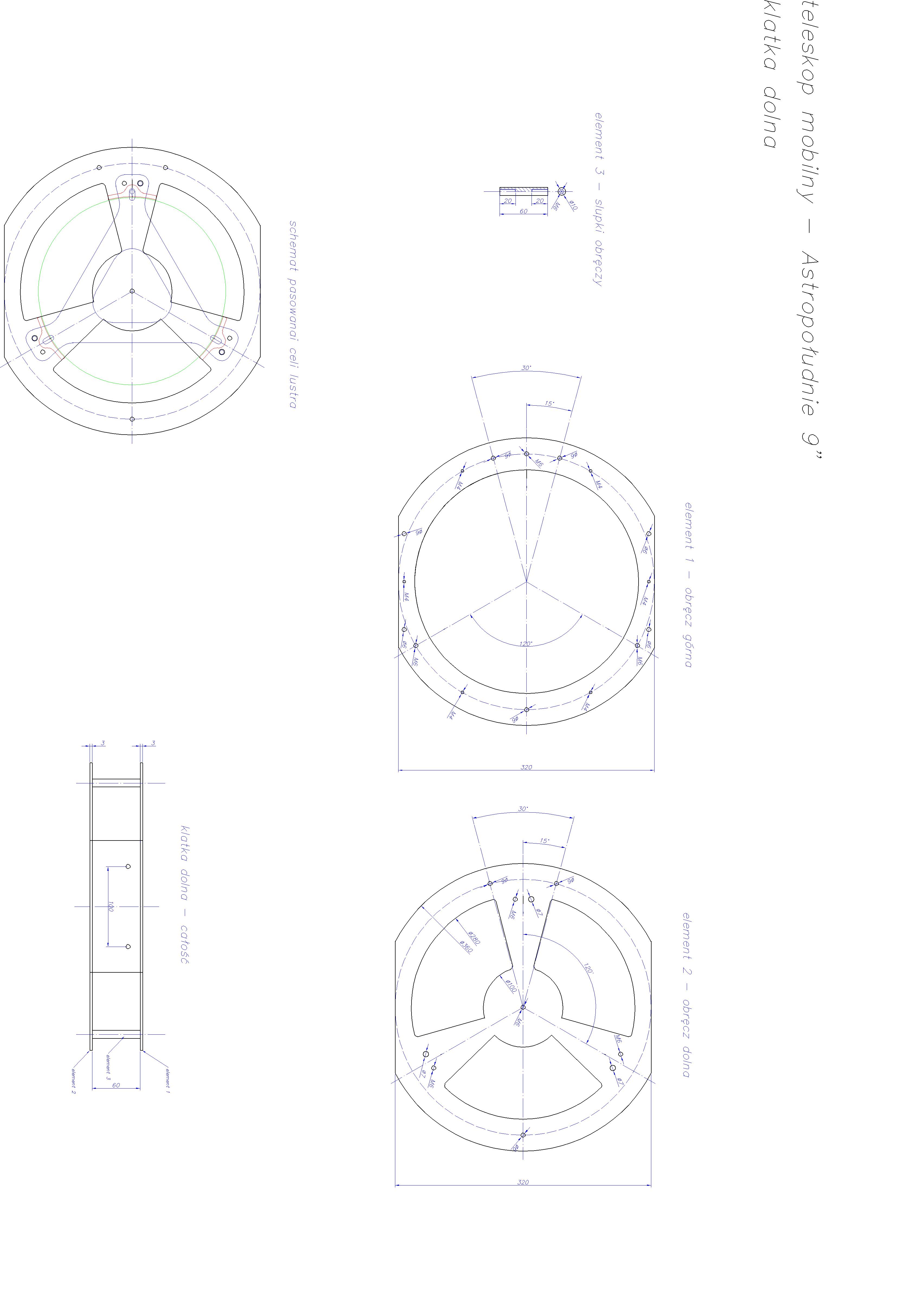

Projekt klatki dolnej

[Mateusz F]

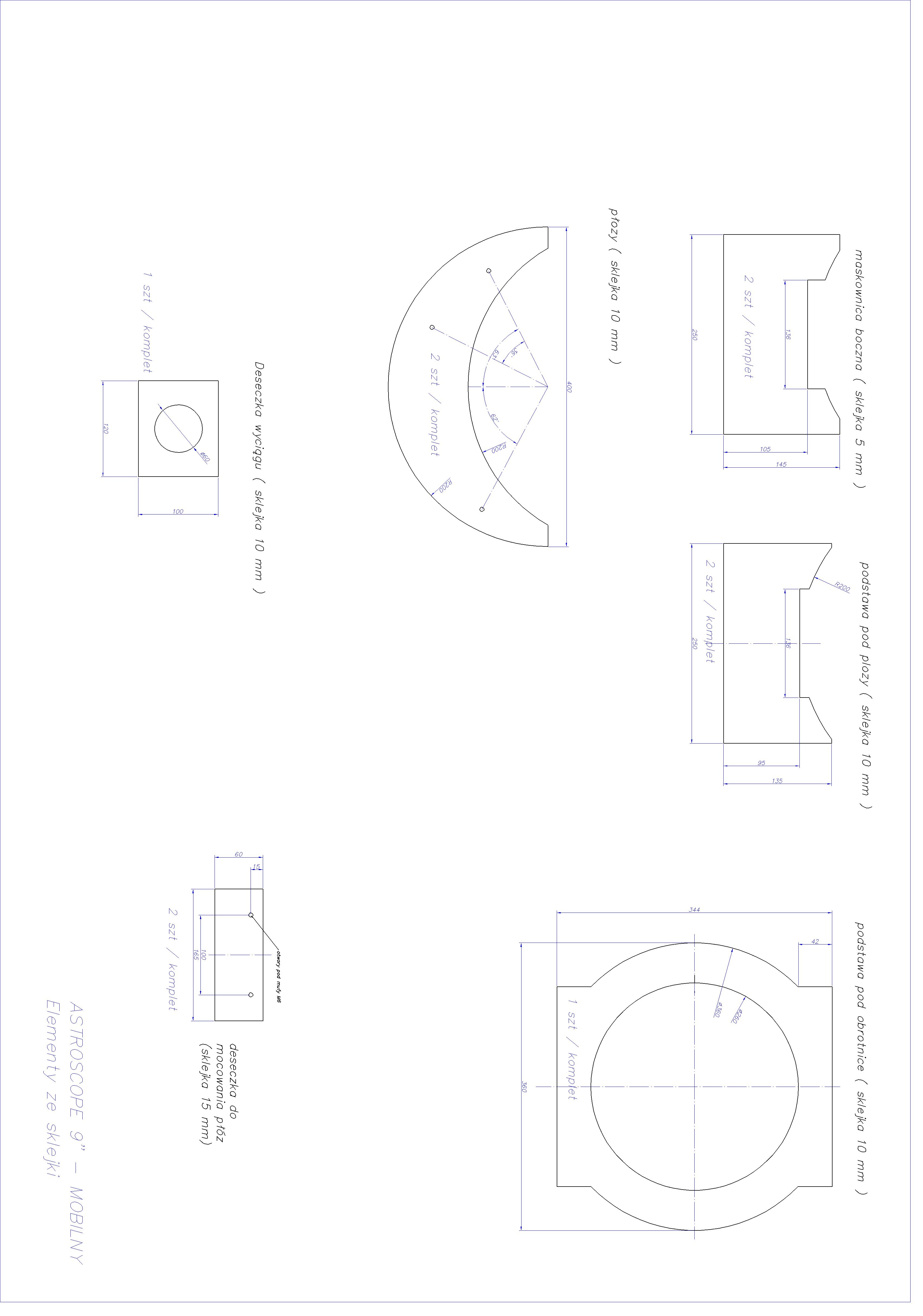

elementy ze sklejki

[KrzysiekRajda]

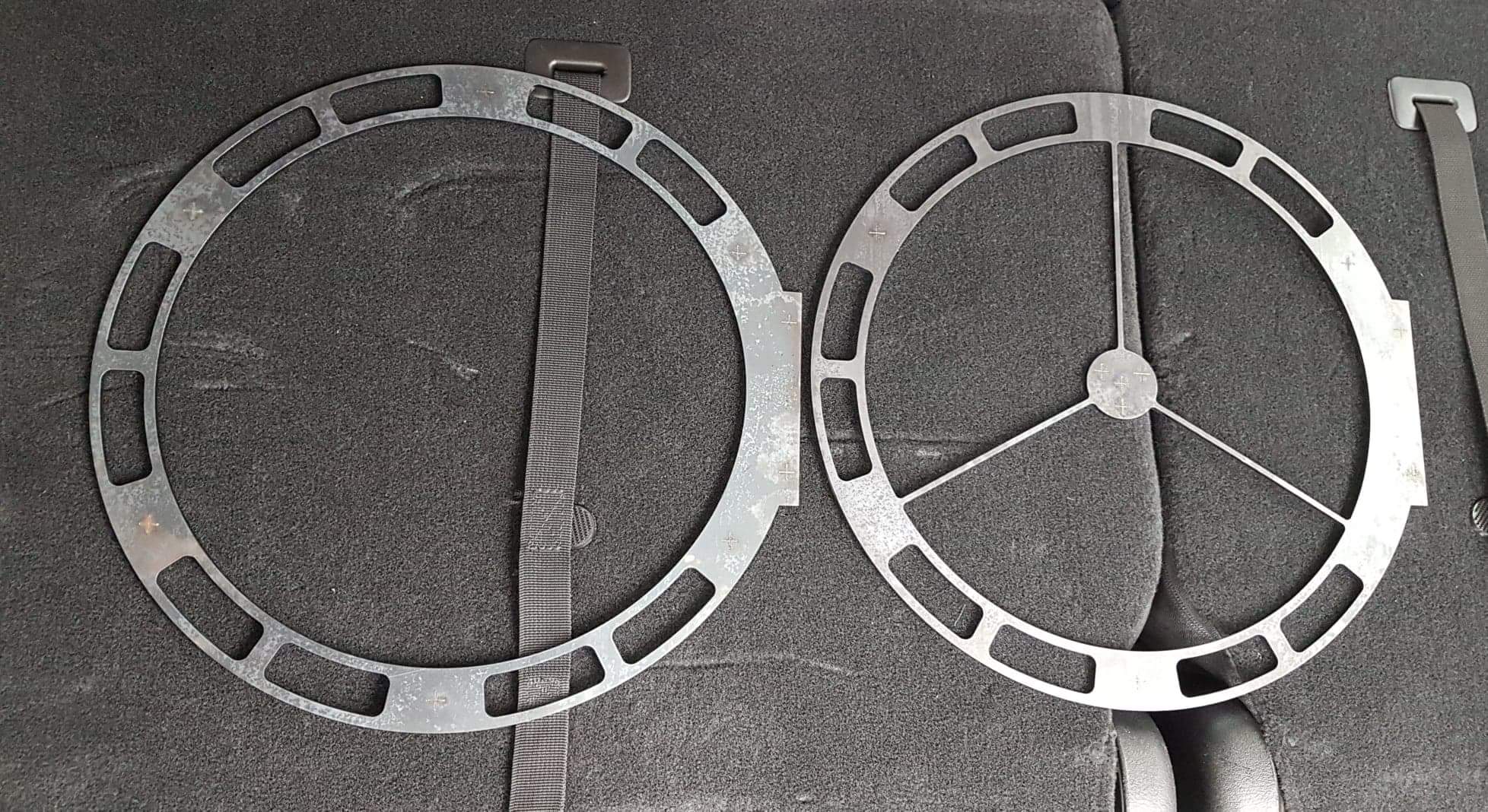

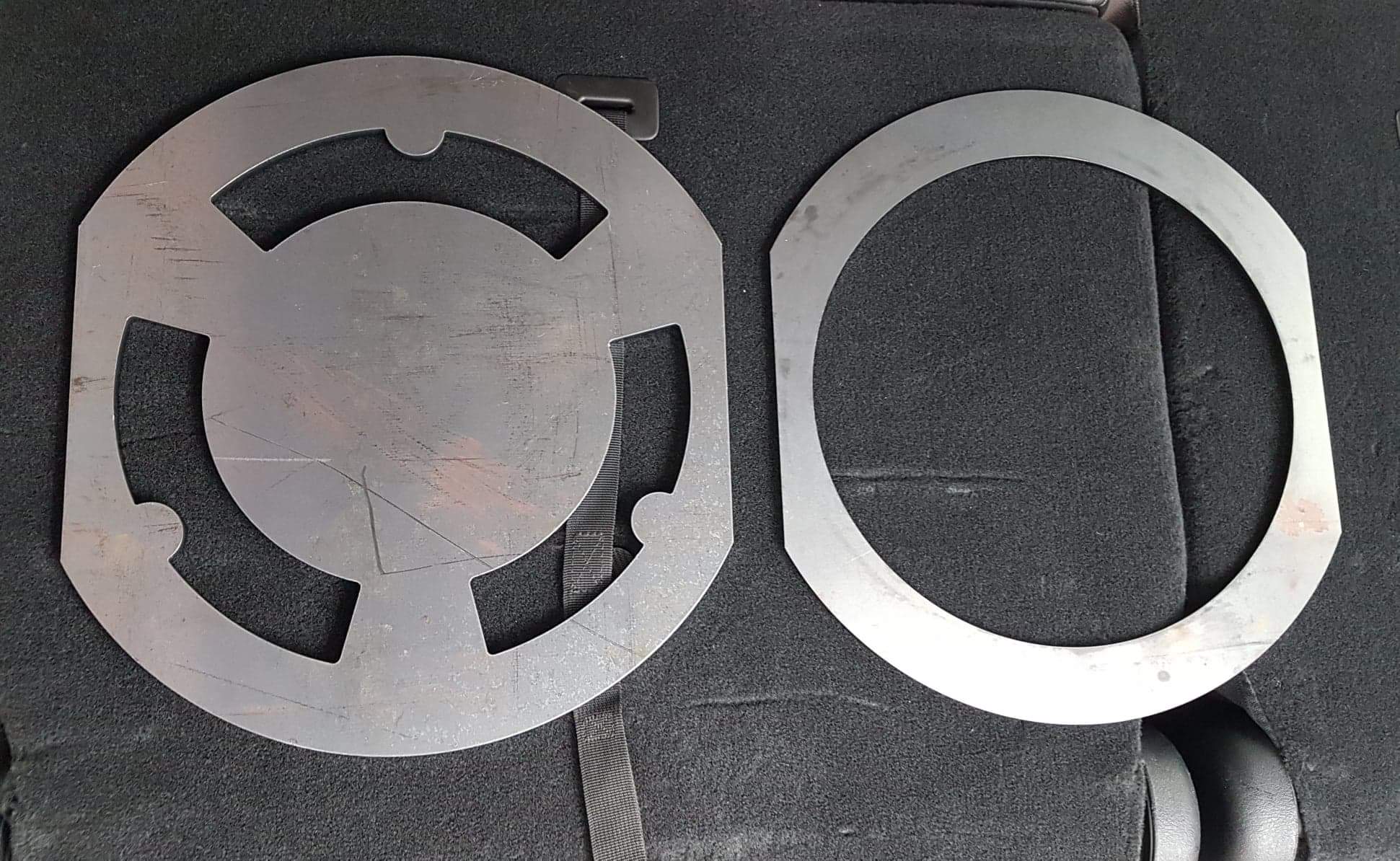

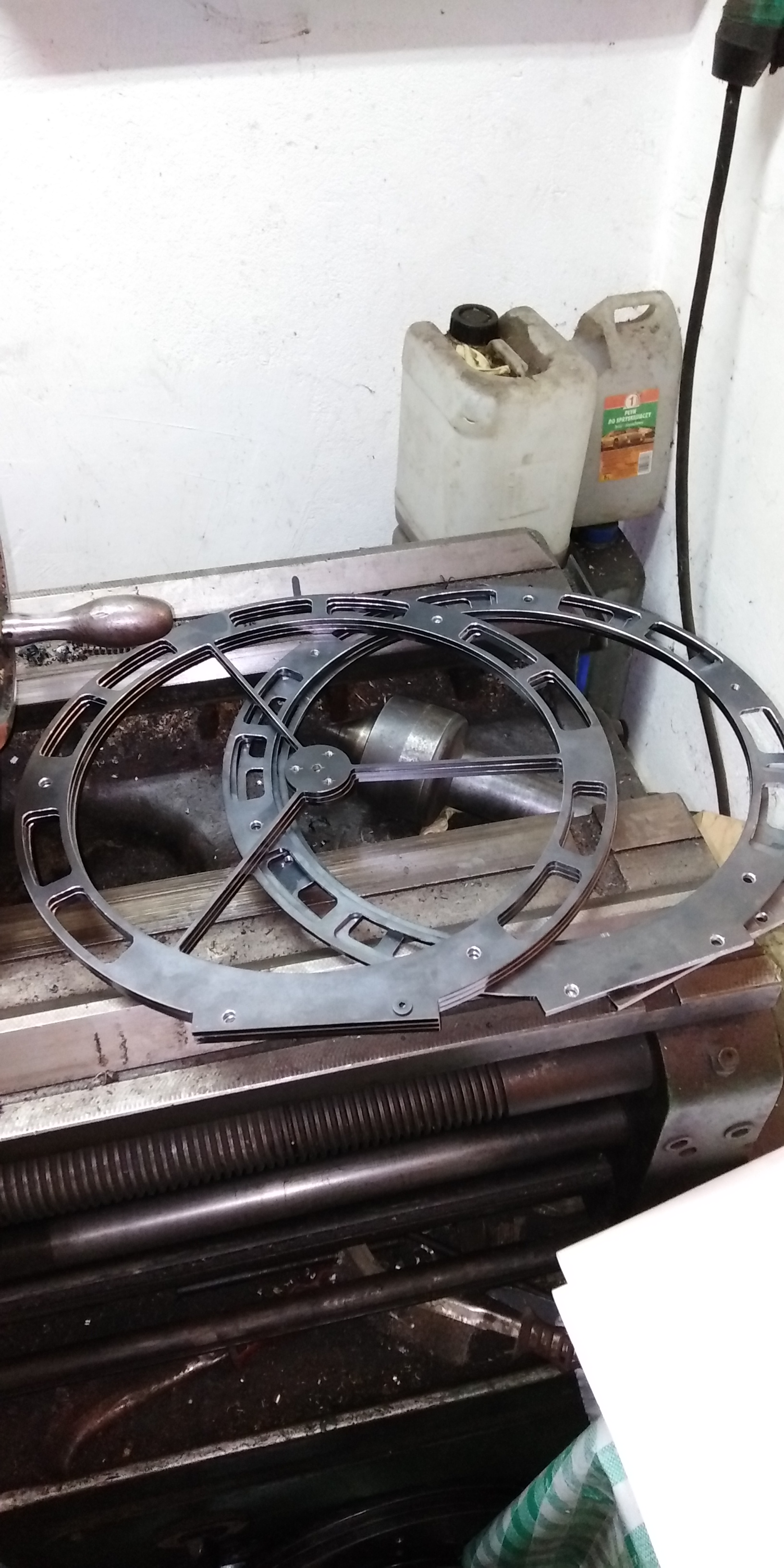

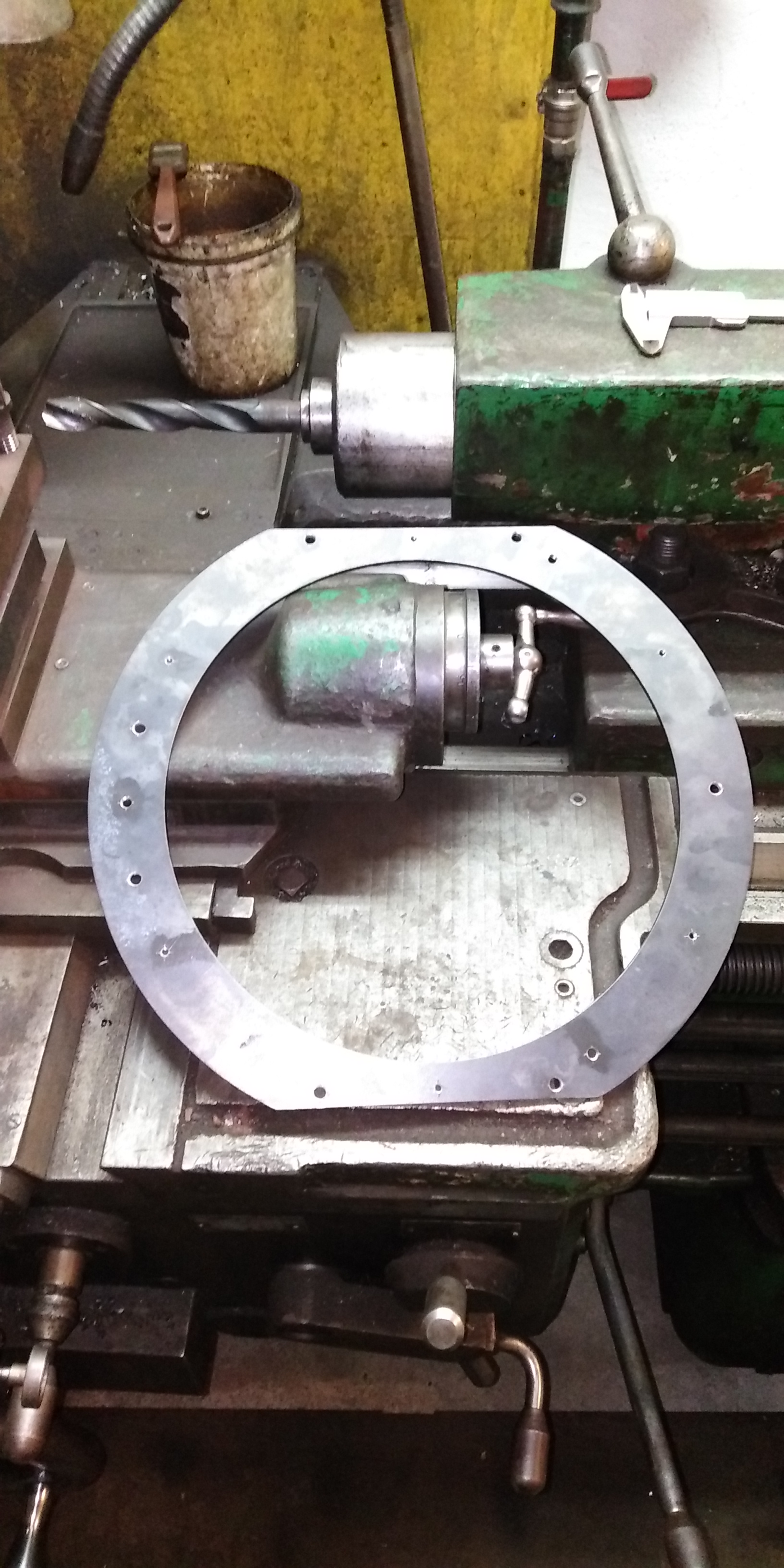

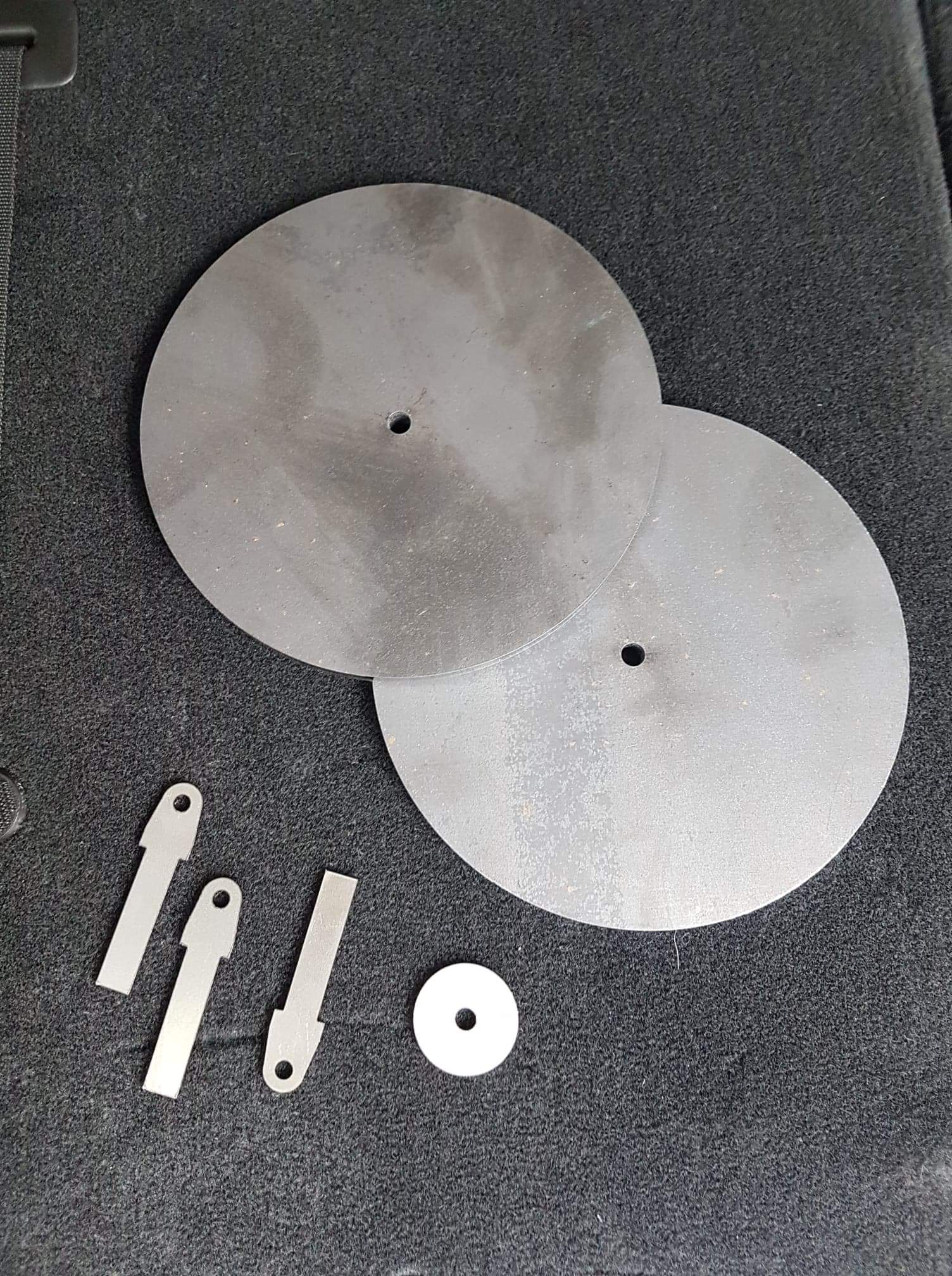

Problemy z wyważeniem teleskopu zmusiły nas do budowy klasycznego mobilnego teleskopu kratownicowego mieszczącego się w jednym pokrowcu. Mamy już wycięte elementy celi, klatki górnej, klatki dolnej, groty rurek oraz dodatkowe ciezarki na wypadek gdyby trzeba było dociążyć teleskop z okularami większego kalibru.

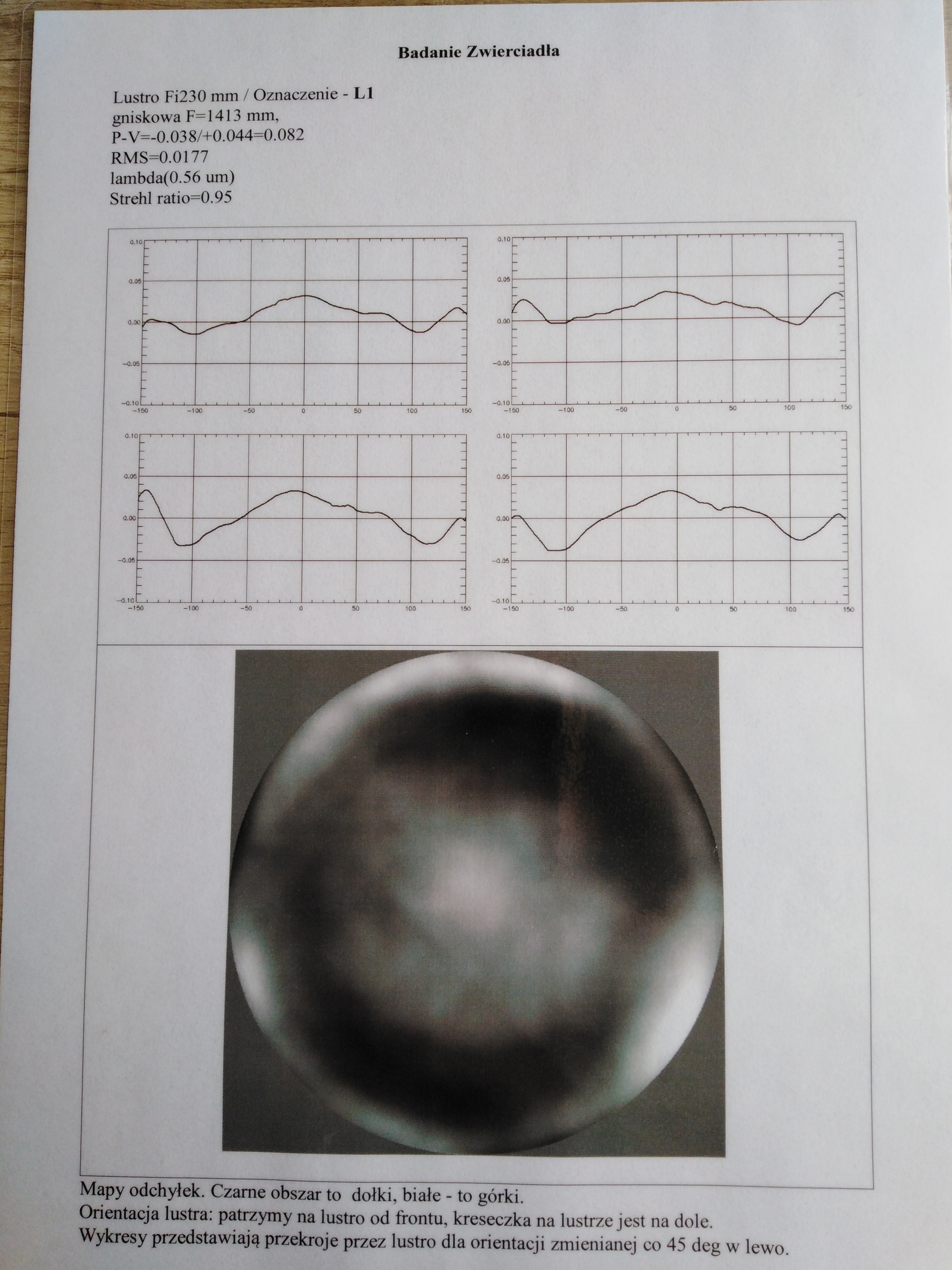

Dodatkowo zamieszczam jeden z certyfikatów optyki


[KrzysiekRajda]

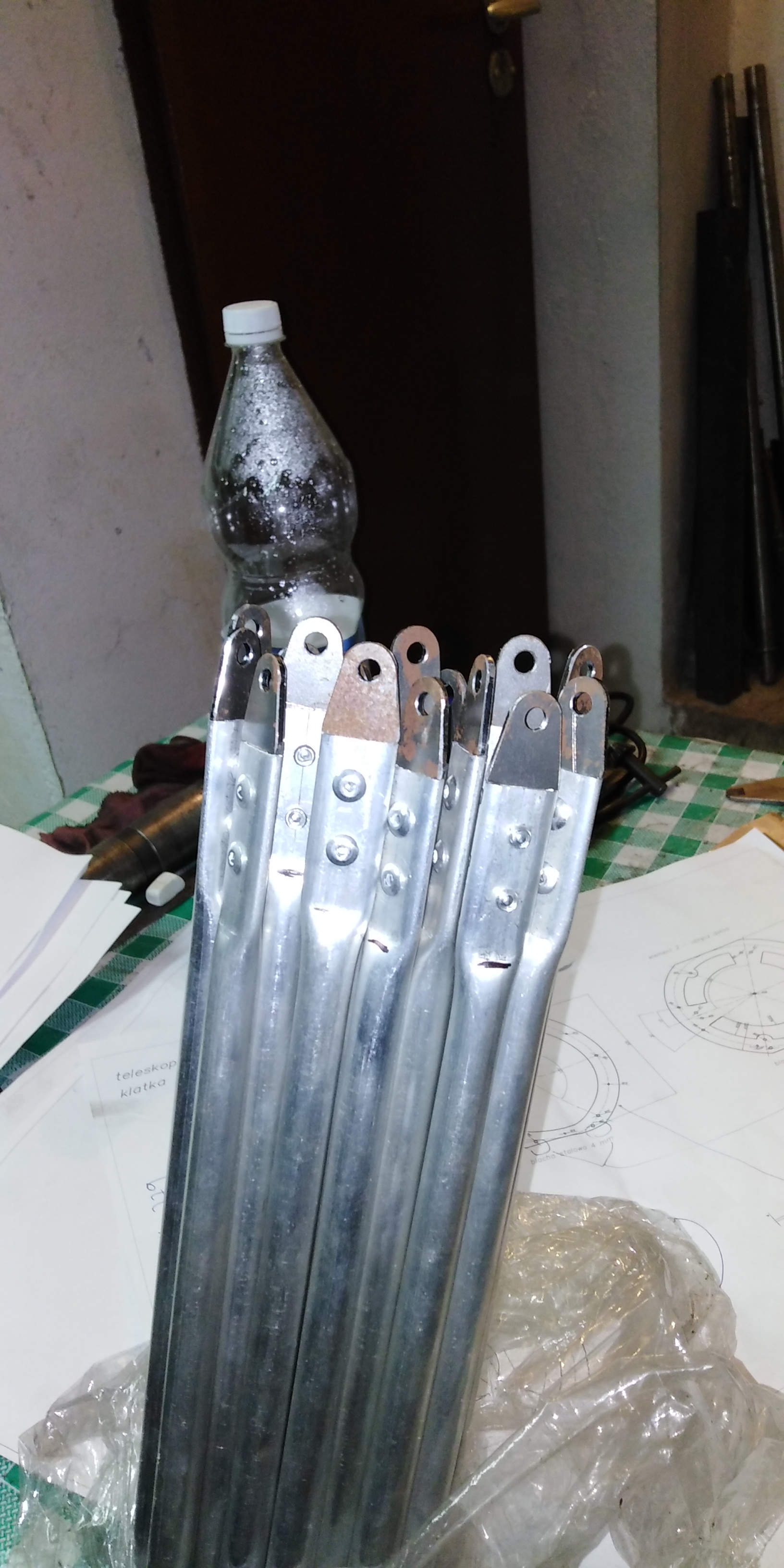

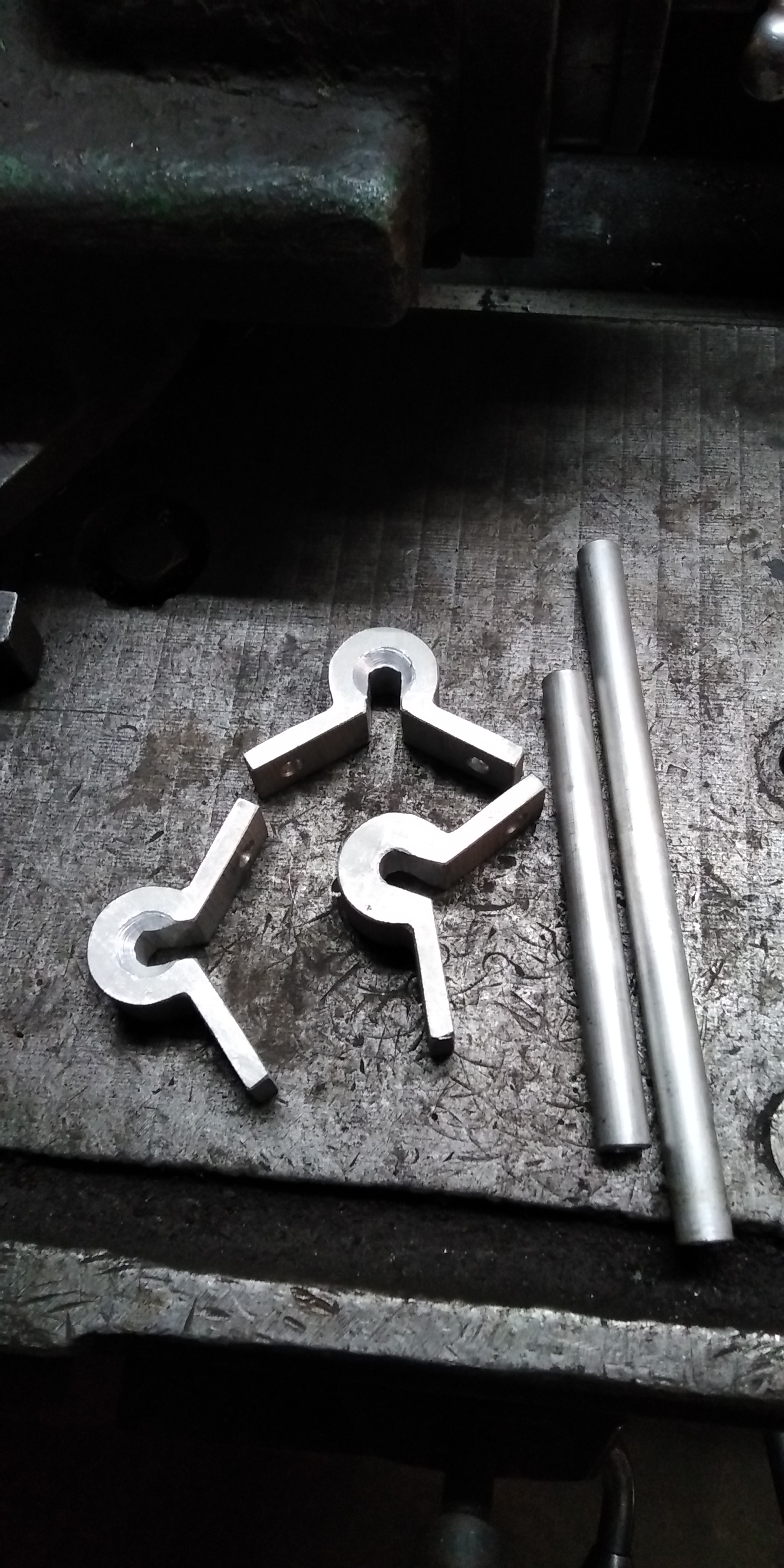

Pracę powoli idą do przodu, czas na obróbkę części metalowych, rurki i groty mamy przygotowane


[Mateusz F]

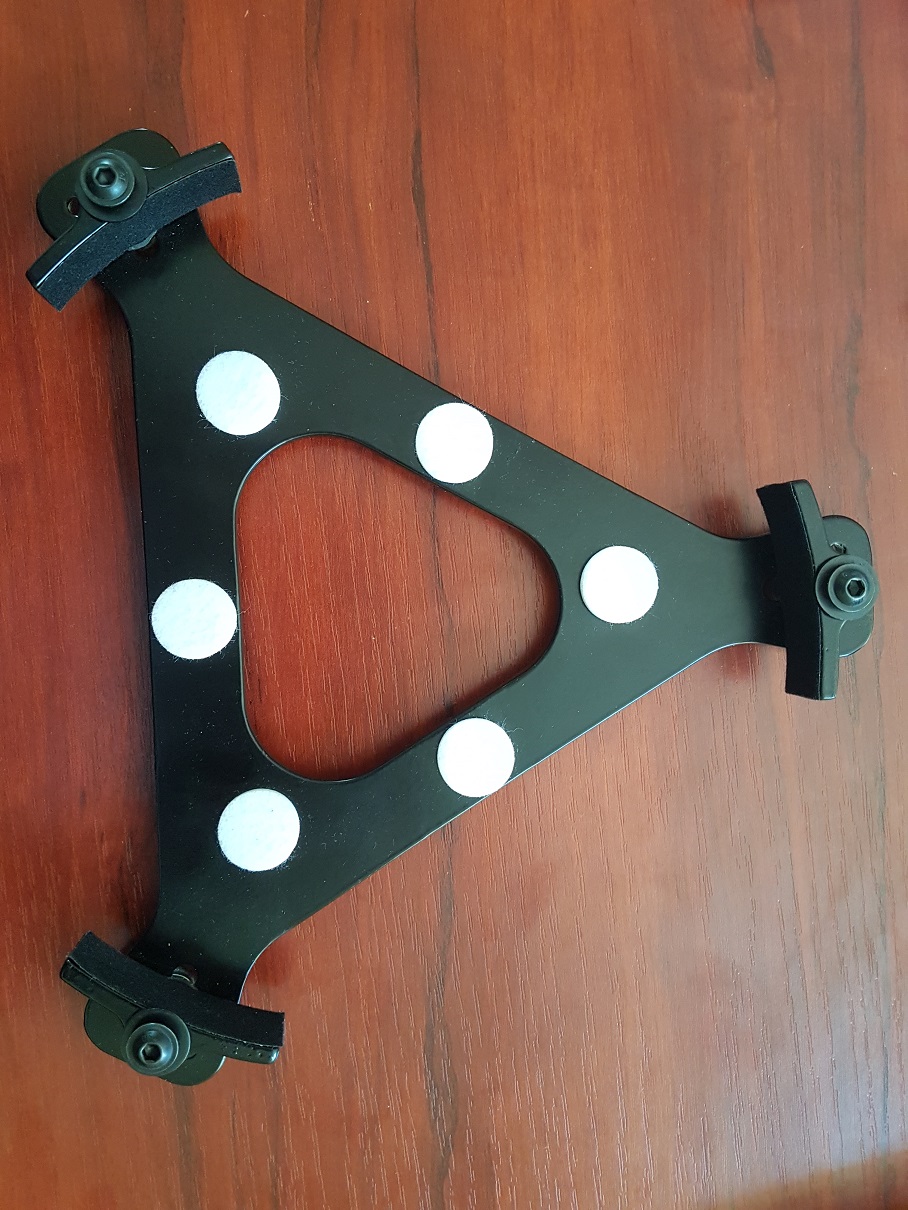

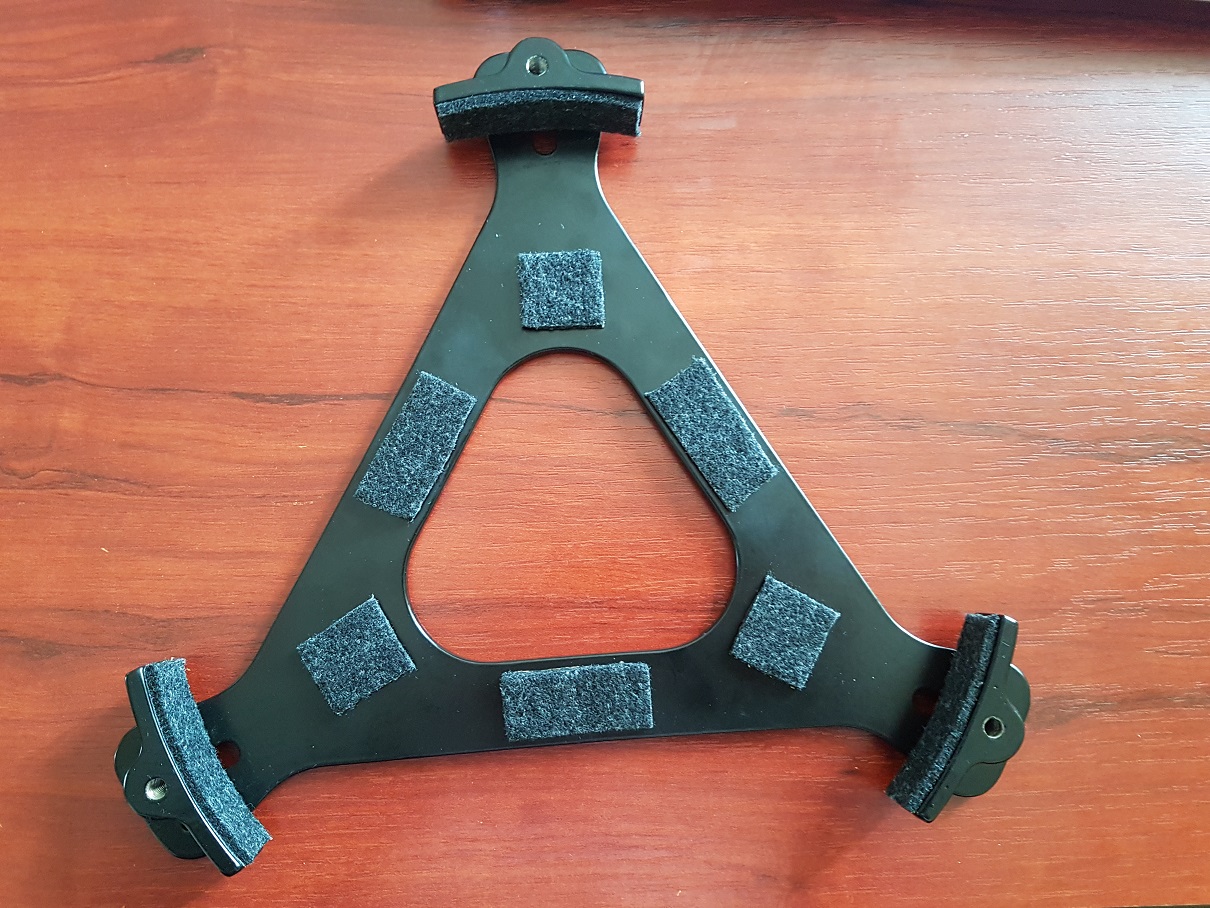

Cela praktycznie gotowa, tylko poskręcać i założyć gumowe łapki trzymające lustro od góry.

[KrzysiekRajda]

Świetnie to wygląda pod względem mechanicznym i wizualnym, powoli tworzy się ciekawa konstrukcja.

[Mateusz F]

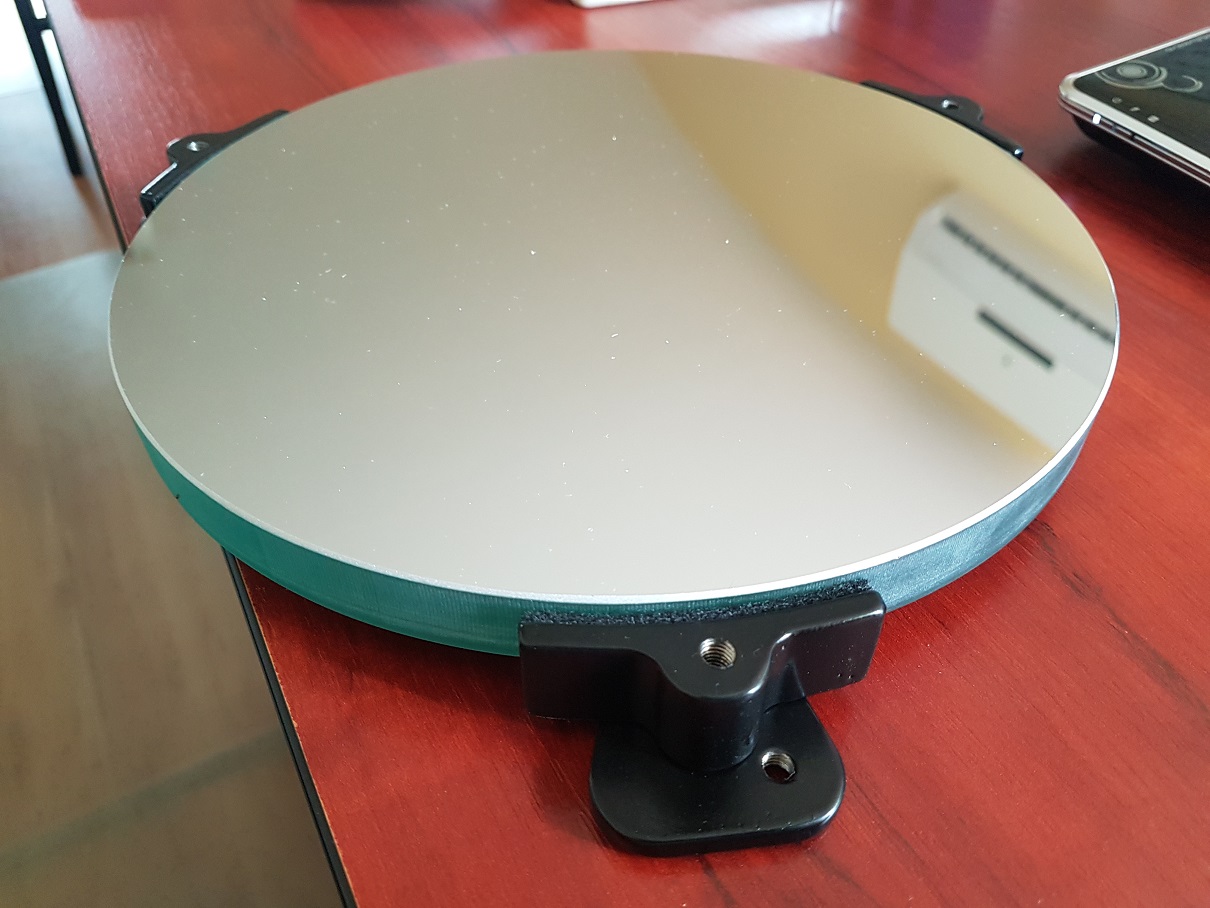

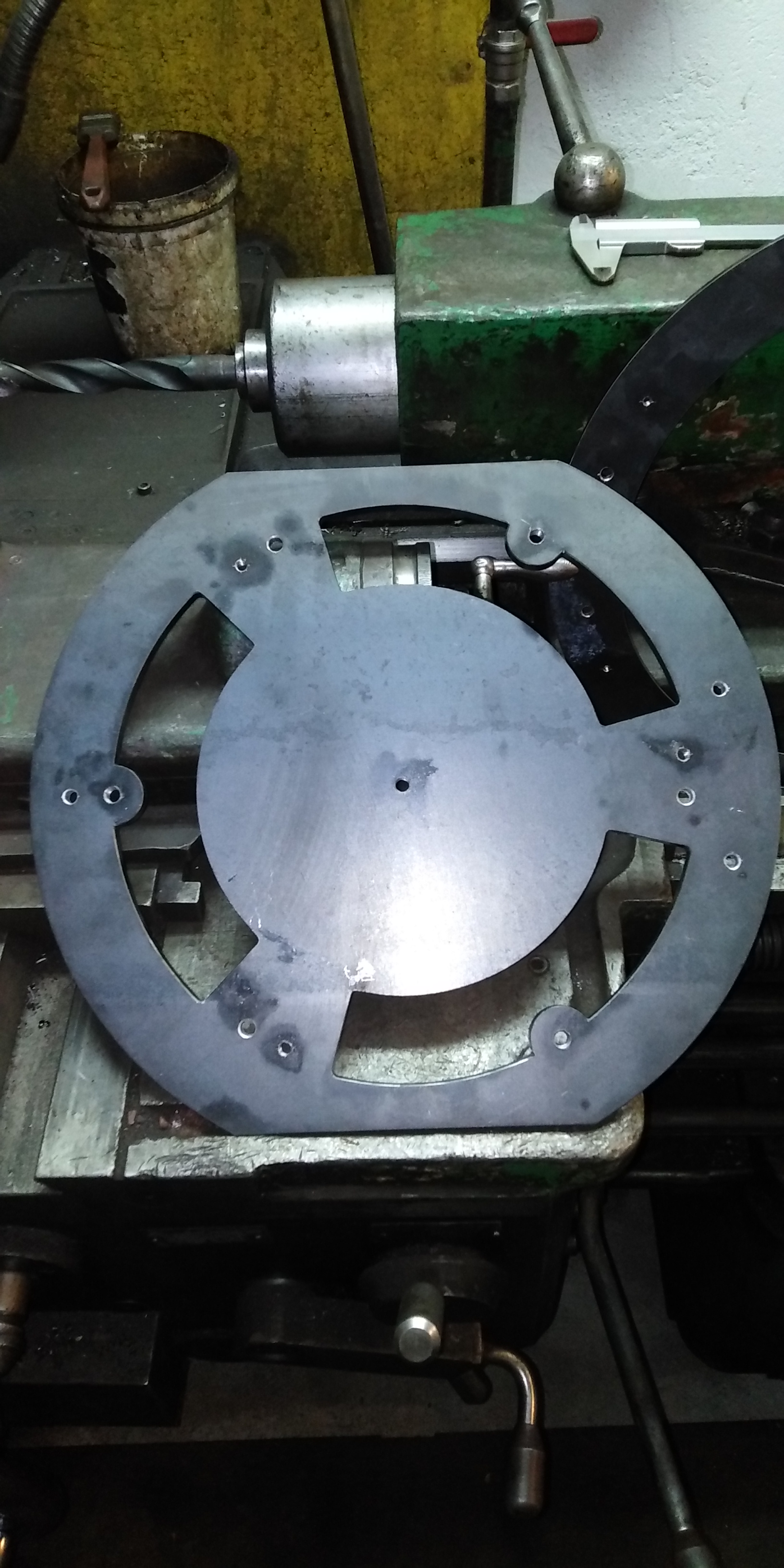

Cela wykonana na gotowo

[KrzysiekRajda]

Super, teraz jedziemy że sklejką i obróbka wycinanych elementów.

[KrzysiekRajda]

Pracę powoli idą do przodu, wszystkie elementy metalowe zostały porządnie obrobione i przygotowane do składania oraz malowania







[Setaarius]

Fajnie...
A może by tak zrobić dobsona o światłosile 4 no max 4,5 - 12 cali pełną tubę o wadze maksymalnie 20 kg...

[Mateusz F]

poki co szykujemy bombę na opozycje marsa

[Setaarius]

poki co szykujemy bombę na opozycje marsa

100 cali

[Mateusz F]

nie, ale gwarantuje ze z Krzyśkiem rozwalimy system tym teleskopem.

[waldi1]

Widzę,że macie warsztat porządnie uzbrojony.
Czy jesteście w stanie skrócić mi rurę aluminiową fi chyba 105mm o jakieś 40mm i obtoczyć na pasowny wymiar.Trzeba zrobić to na tokarce bo jest to miejsce pod cele Tala 100r.

[KrzysiekRajda]

To warsztat znajomego, jeśli pojedziesz to pewnie znajomy się zgodzi.

[waldi1]

Bardziej chodzi mi o wysyłkę.Oczywiście na mój koszt + zaplata.Czy mógł byś sie zorientować czy jest taka mozliwosc i ile by kosztowal taki zabieg?

[Mateusz F]

Żeby nie zostawiać rozgrzebanych tematów postanowiłem napisać parę słów.

Teleskopy zostały ukończone, spisują się rewelacyjnie , kompaktowa mobilna kratownica z doskonałą optyką StephanOptics okazała się naprawdę przydatnym kukadłem. Umiarkowana światłosiła i małe LW dały bardzo dobre efekty, czego doświadczyliśmy podczas obserwacji marsa i księżyca.

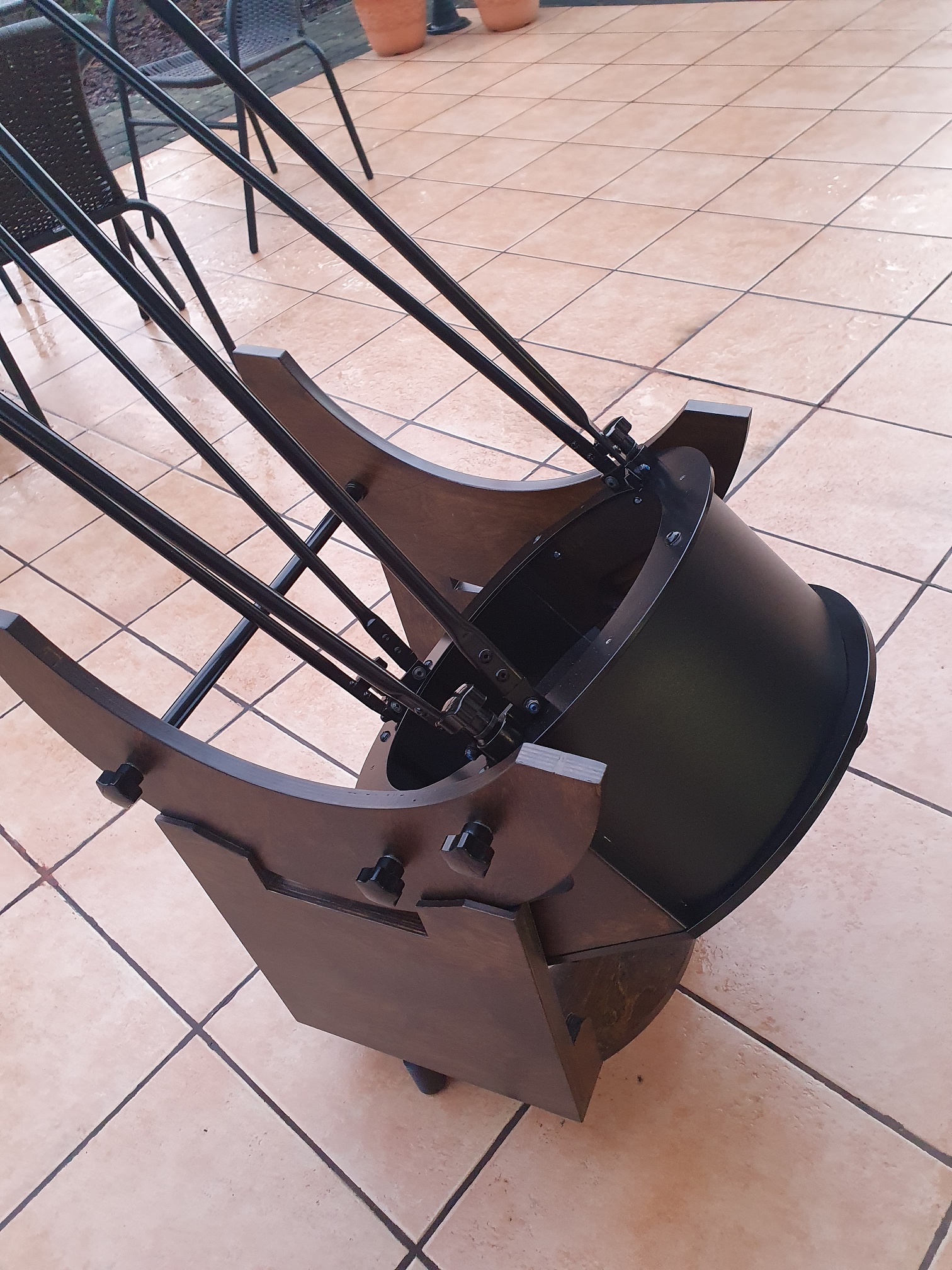

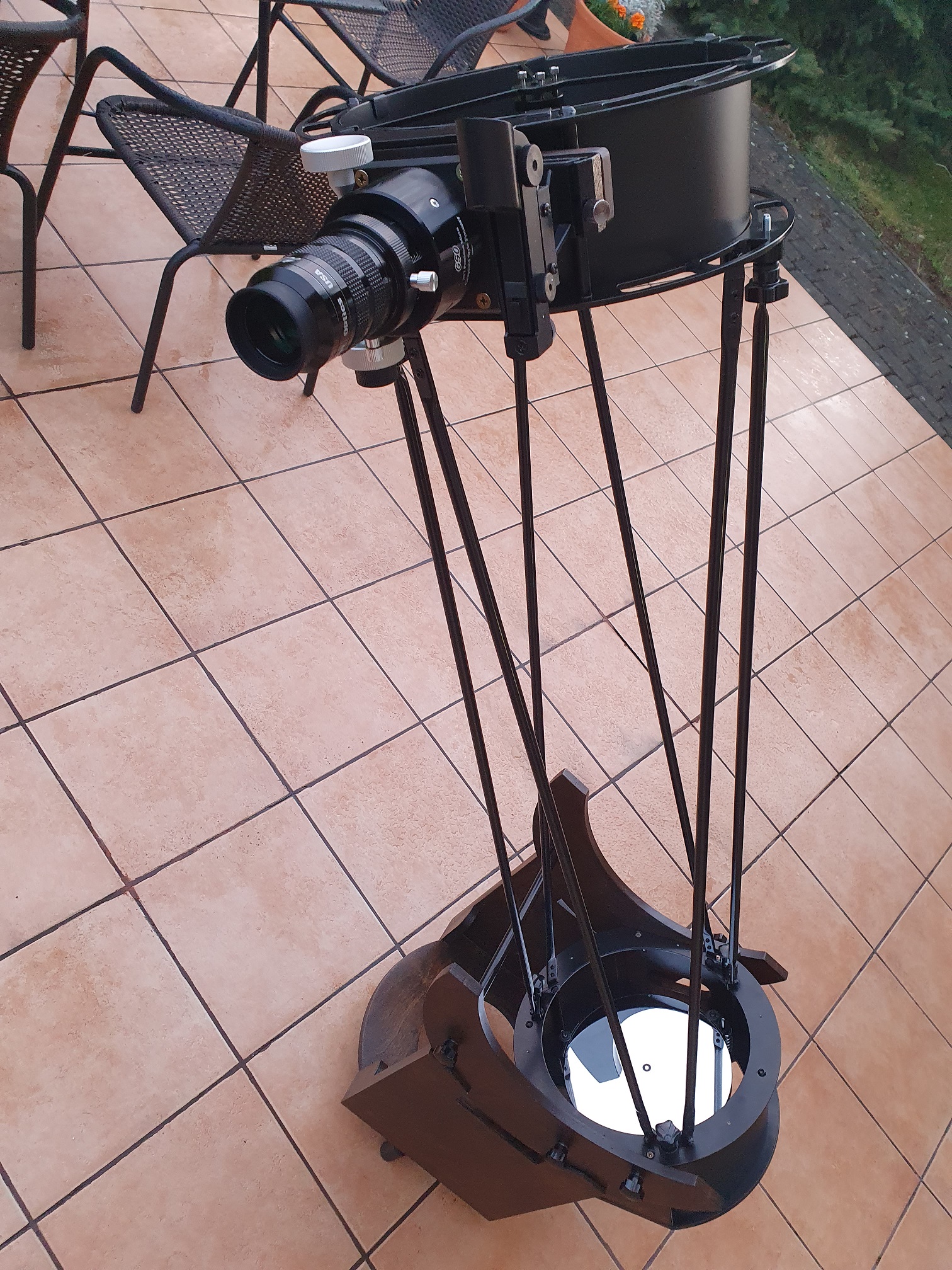

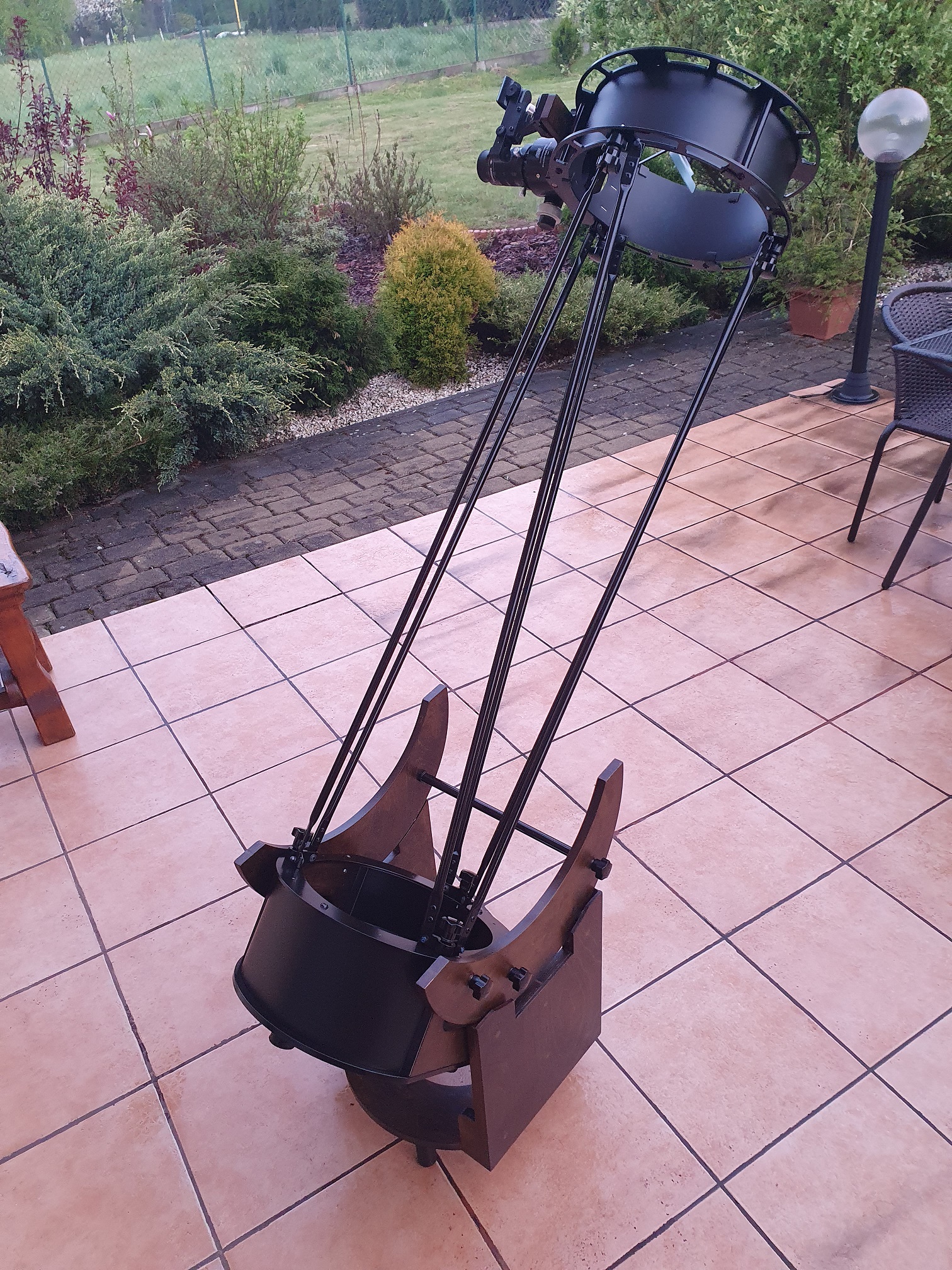

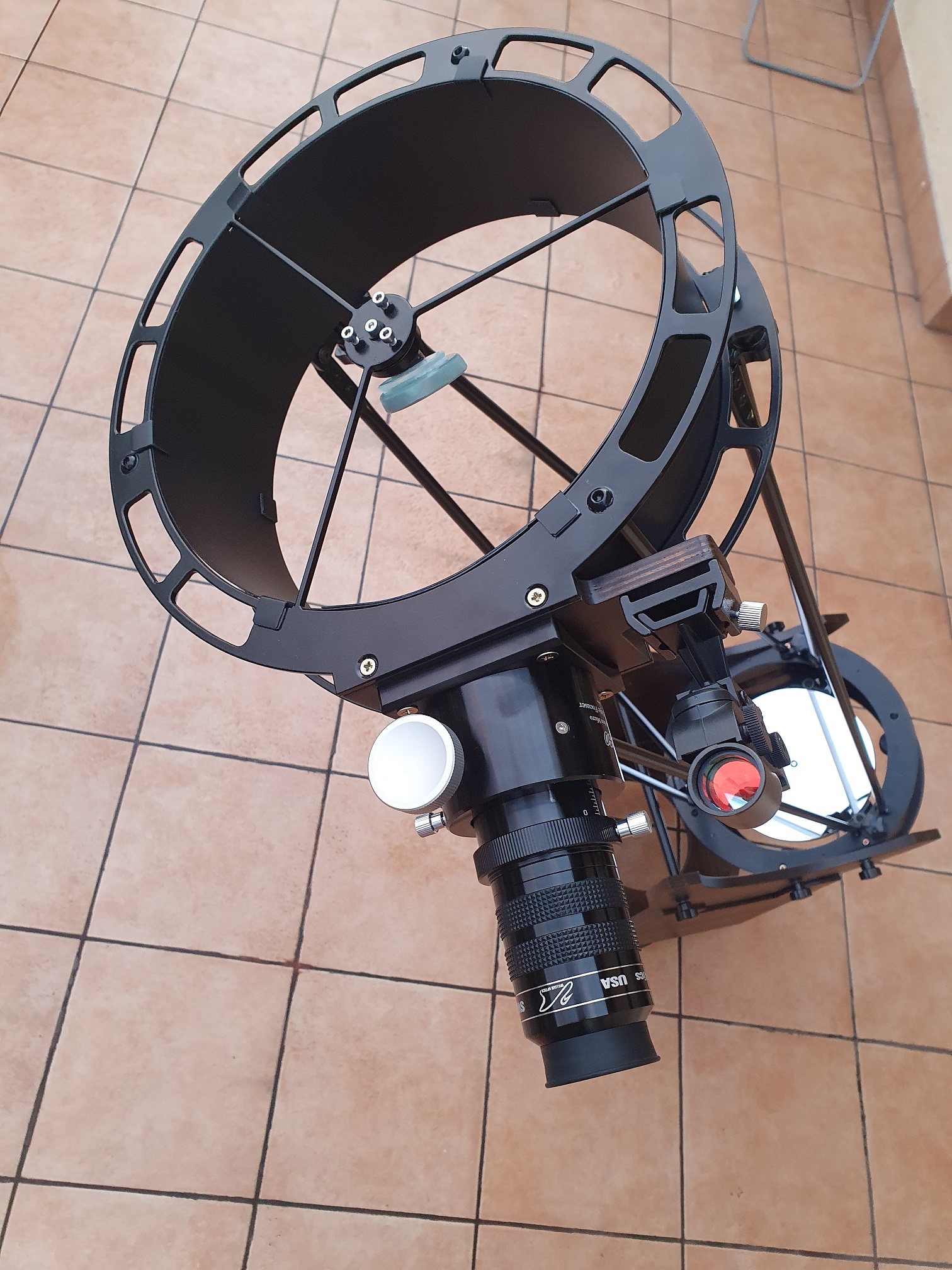

Zdjęcia gotowego sprzętu :

[KrzysiekRajda]

Trochę zmieniliśmy konstrukcje ale i tak wyszły fajne kompaktowe teleskopy o dobrych parametrach i optyce dającej obrazy ostre jak brzytwa.

[Mateusz F]

W końcu to StephanOptics
