Optymalizacja teleskopu 14"

[Mateusz F]

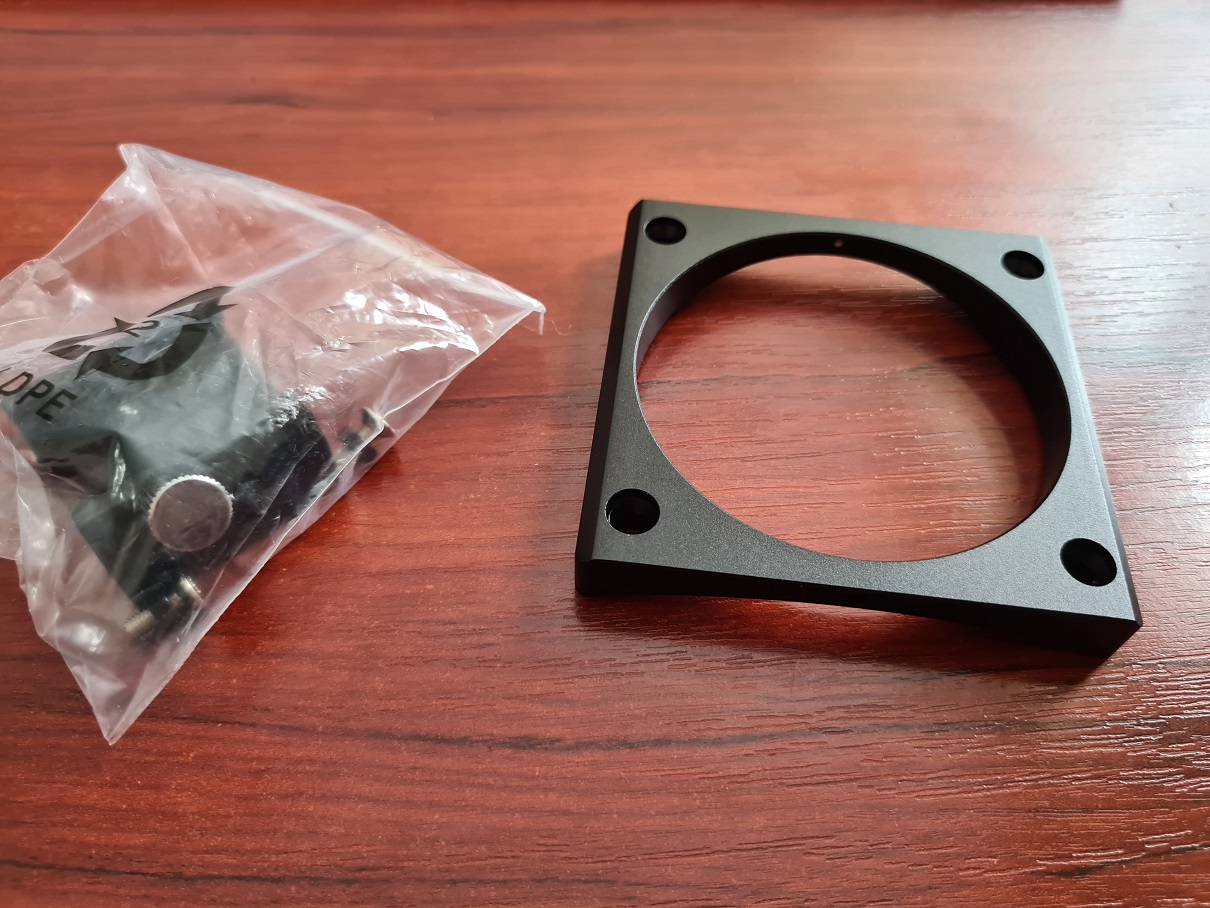

Dotarła stopka szukacza i płytka wyciągu do nowej klatki.

Tyma razem dam ją do frezowania żeby elegancko i równo przylegała do deseczki

[Mateusz F]

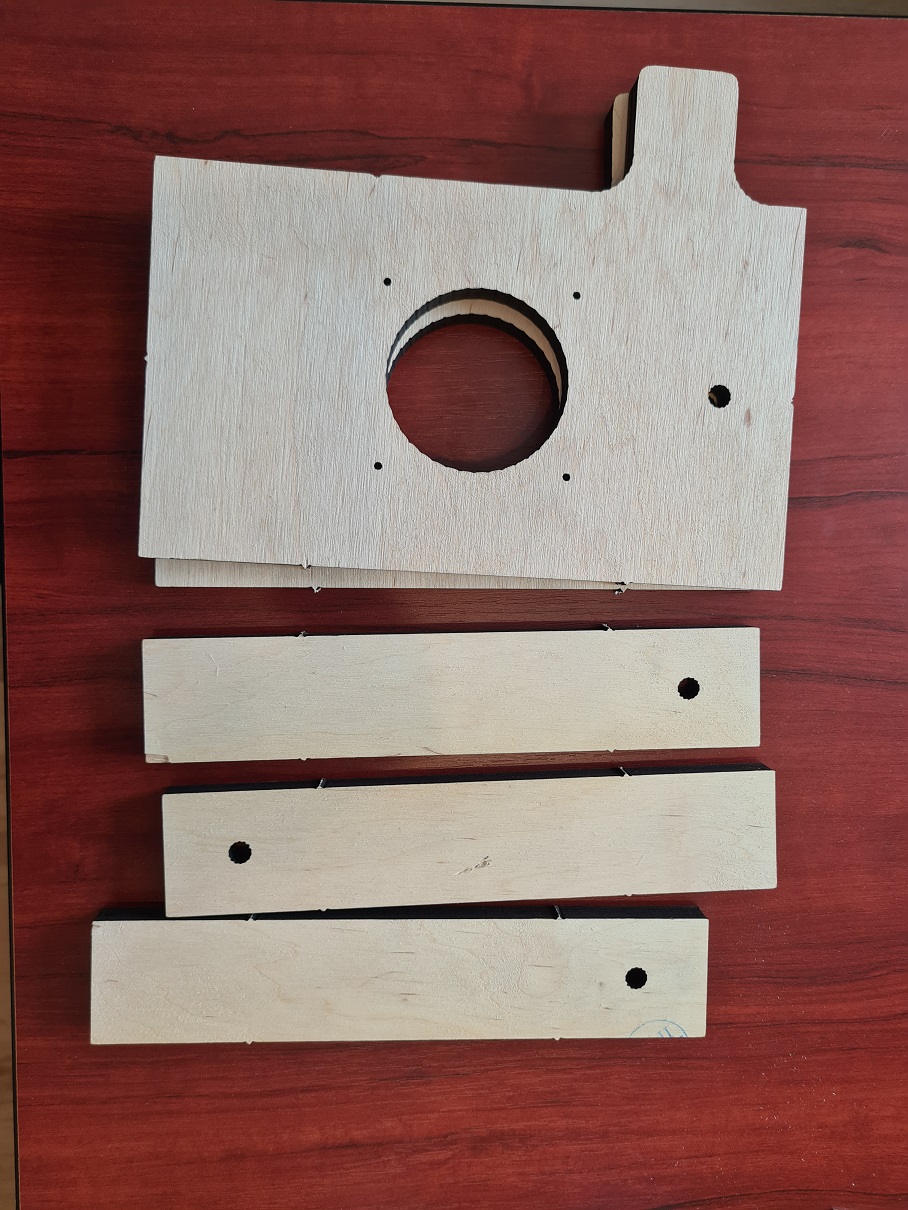

Elementy ze sklejki wycięte , teraz tylko muszę wymontować starą deskę wyciągu i dobrać ten sam kolor lakieru.

Elementy z "amelinium" będą gotowe jutro.

[Setaarius]

Szybko lecisz z tym projektem. Dobrze. Na wiosnę kiedy warunki są najlepsze będę mógł spojrzeć przez 14" pół bino

[Mateusz F]

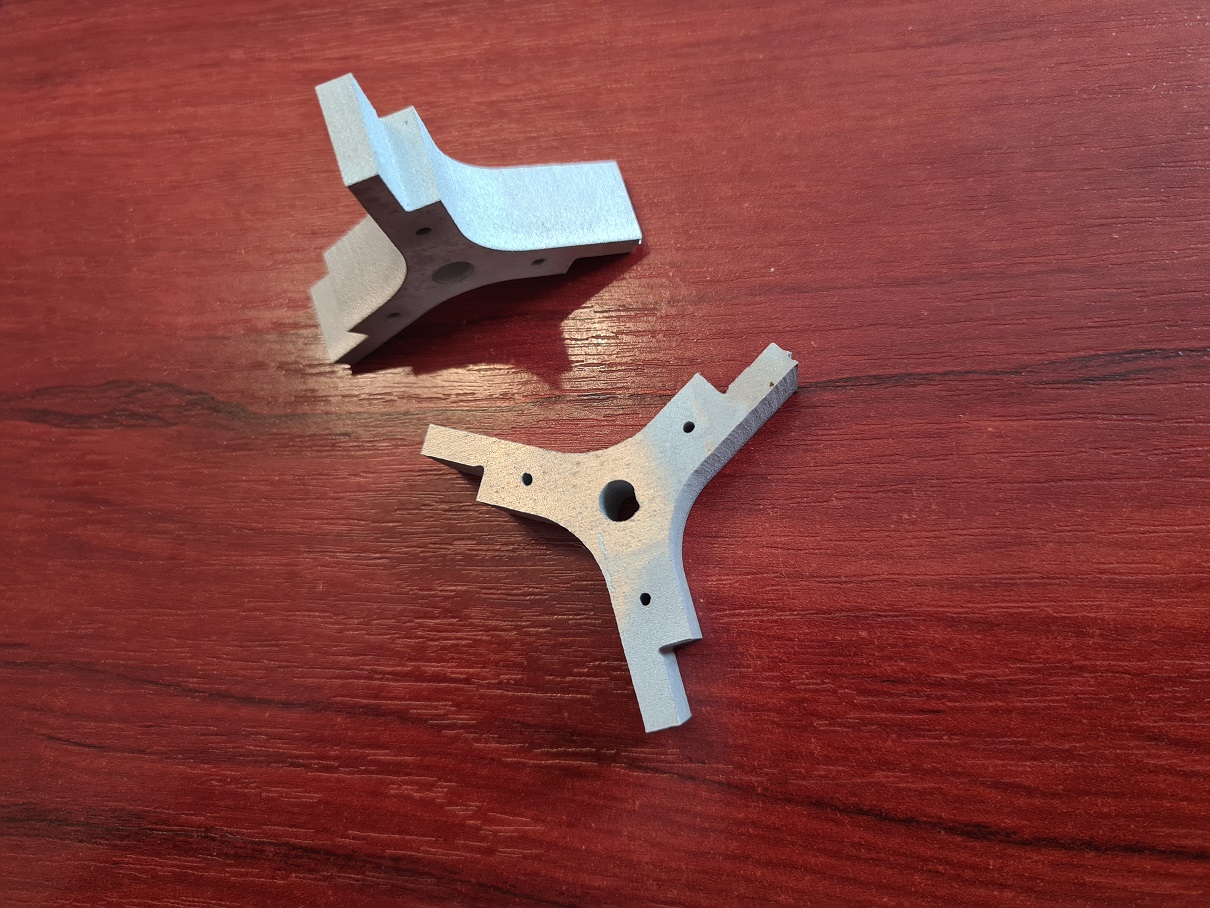

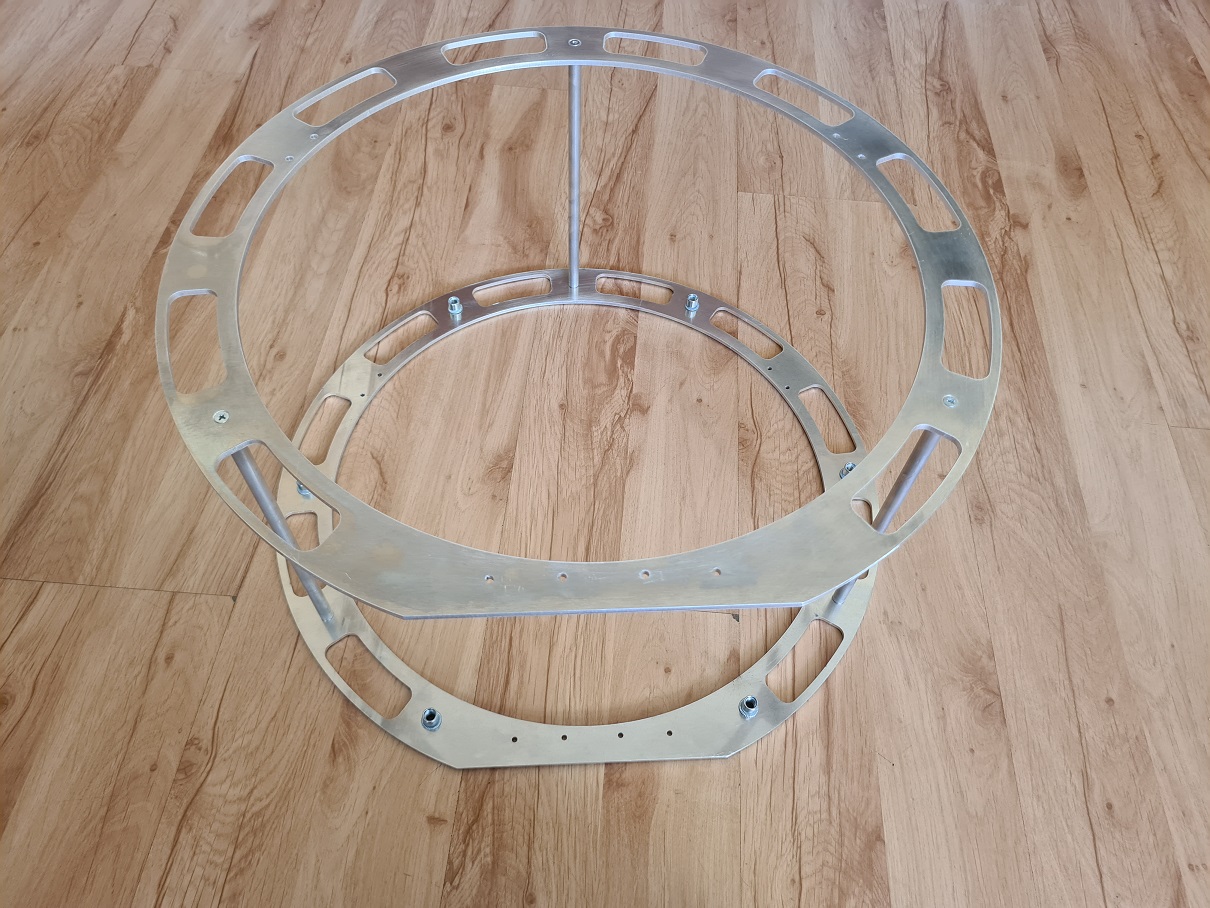

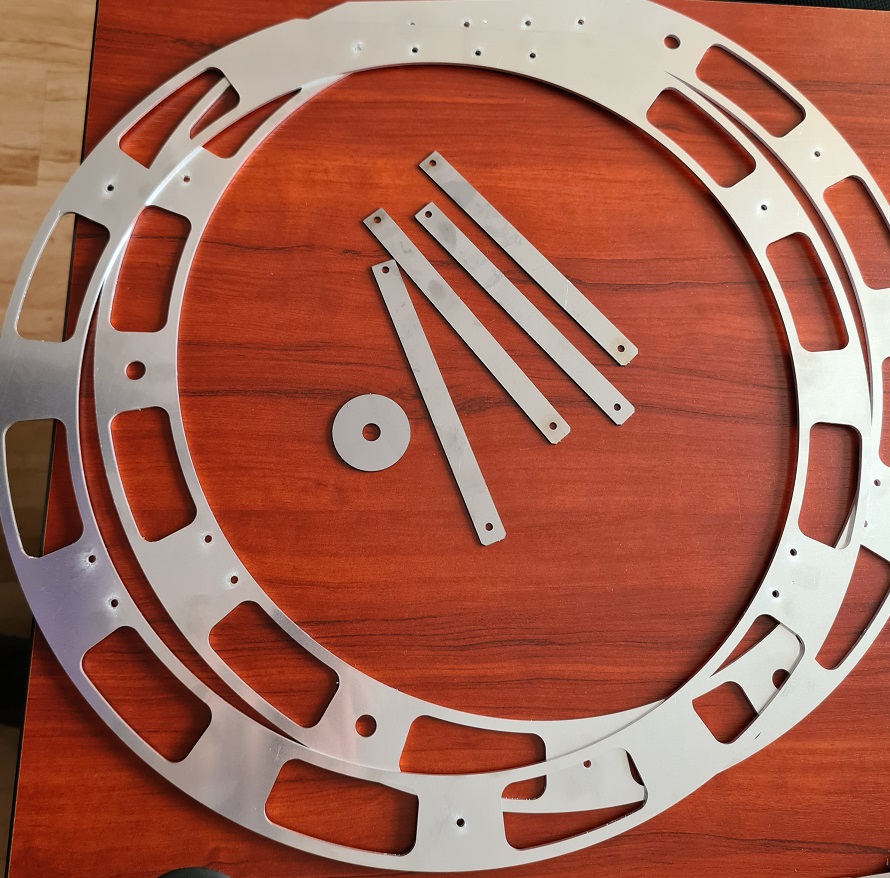

Wszystkie elementy mam wycięte, teraz obróbka i malowanie.

[s-o-c-z-i]

Wsporniki sklejkowe klatki górnej okazały się lepsze od rurek?

[Mateusz F]

rurki zostają tylko są mniejsze , wsporniki ze sklejki pełnia rolę stabilizatora poprzecznego i jako punkty mocowania pająka, i oparcie dla osłony przeciwiodblaskowej. Wszystkie elementy będą teraz korzystniej rozmieszczone.

[Mateusz F]

Dotarły kolejne elementy układanki :

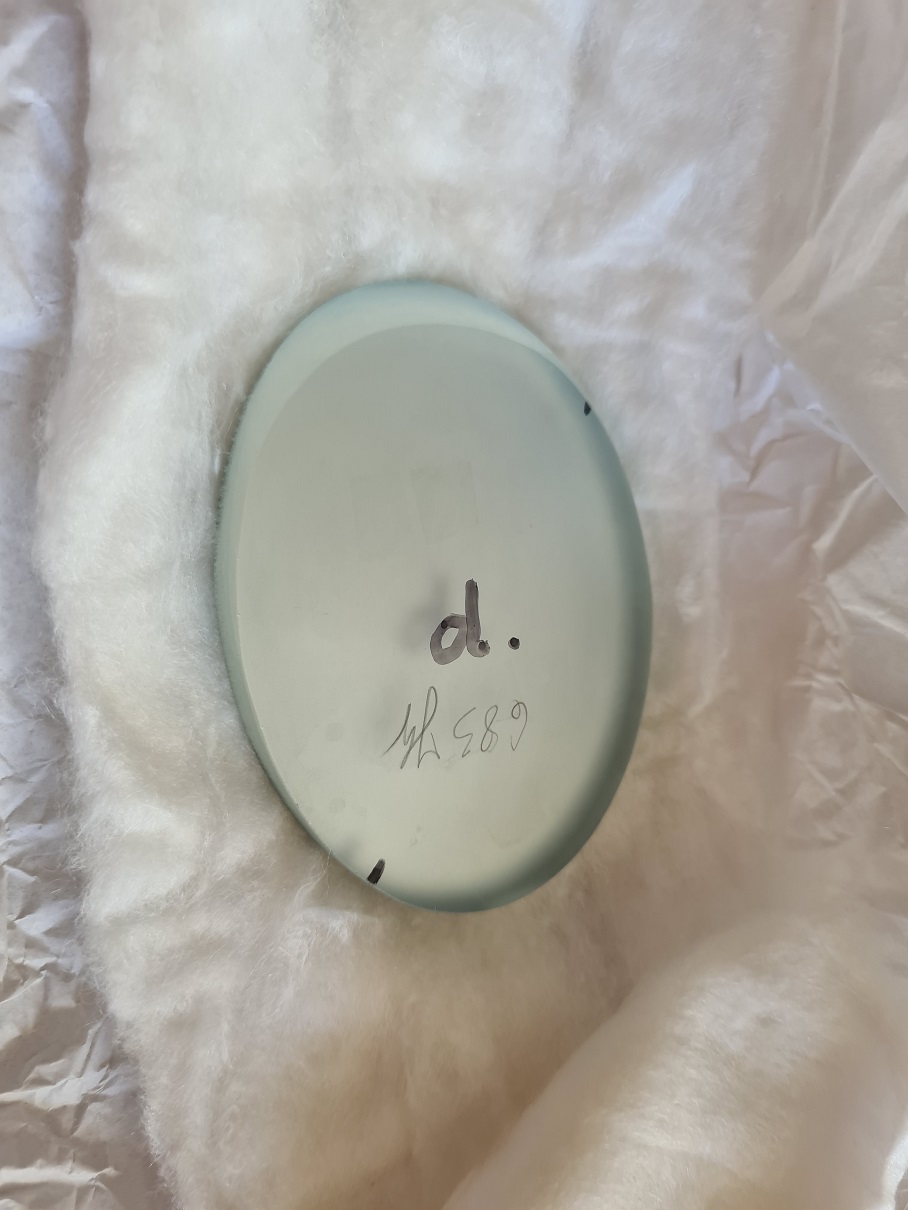

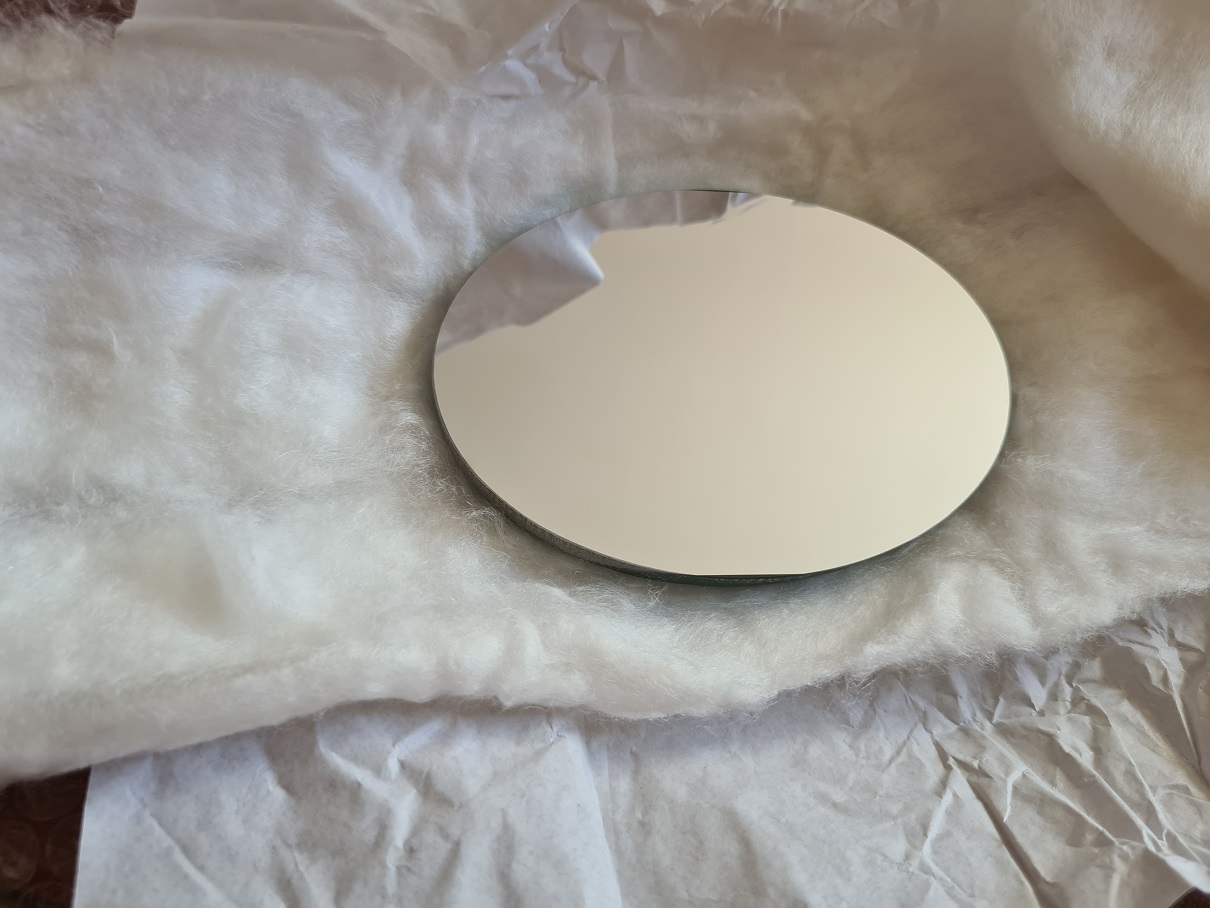

1. Lusterko wtórne o dużej dokładności od renomowanego producenta StephanOptics

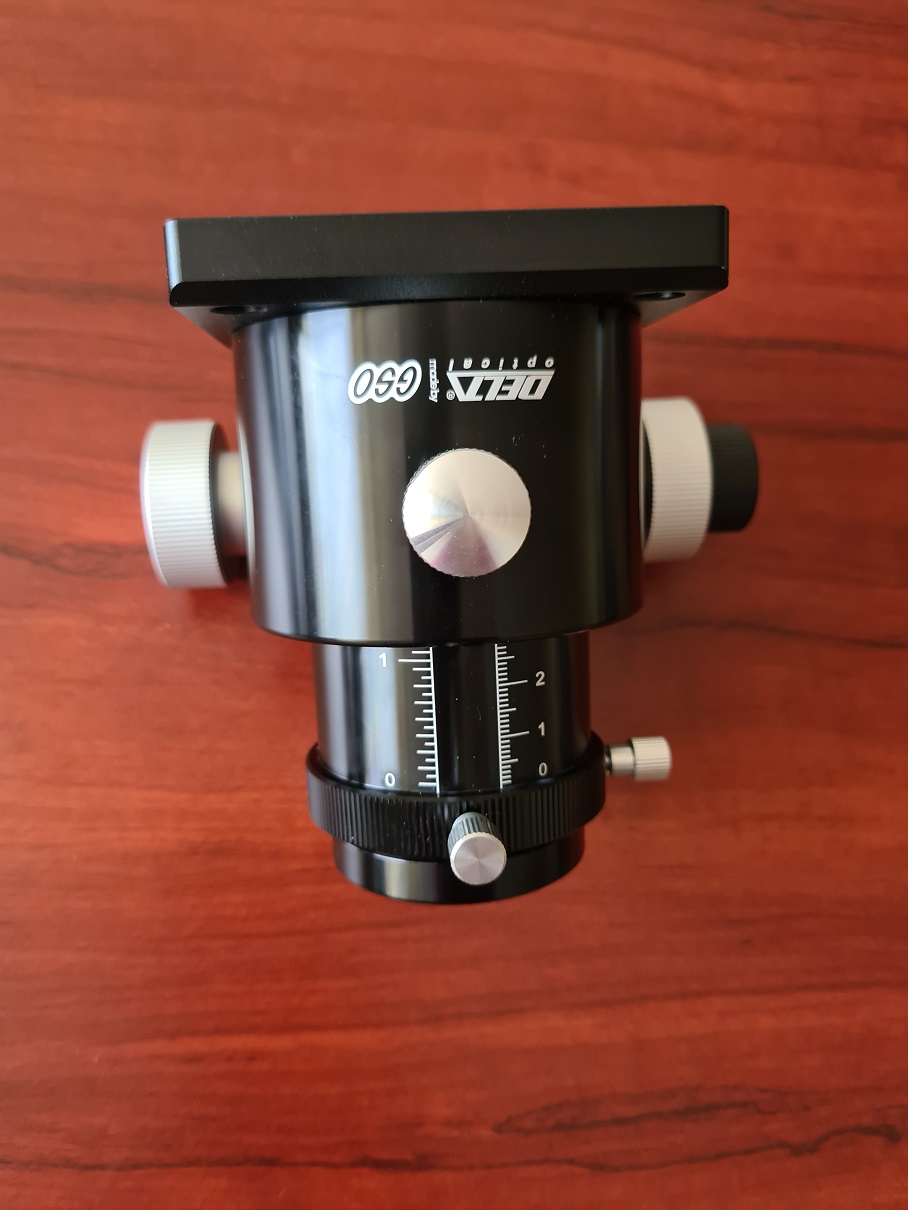

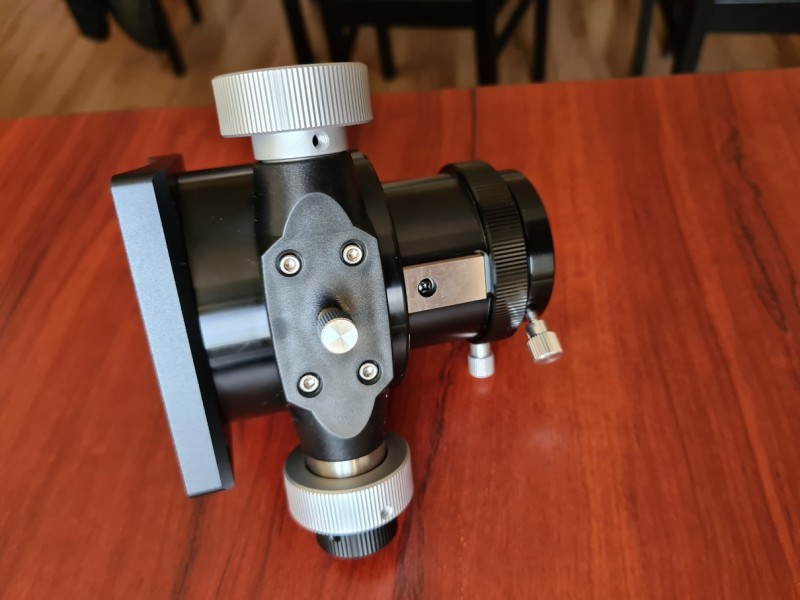

2. Wyciąg GSO Linear Bearing 2"

Przyznam że wyciąg zrobił na mnie dobre wrażenie , wygląda solidnie , ma zwiększony zakres pracy do 50mm oraz pracuje naprawdę ładnie. Zdecydowałem się że jednak podmienię wyciąg na solidniejszy, ale nie chciałem przesadzać ze Stelltrackami czy Moonliteami

[Mateusz F]

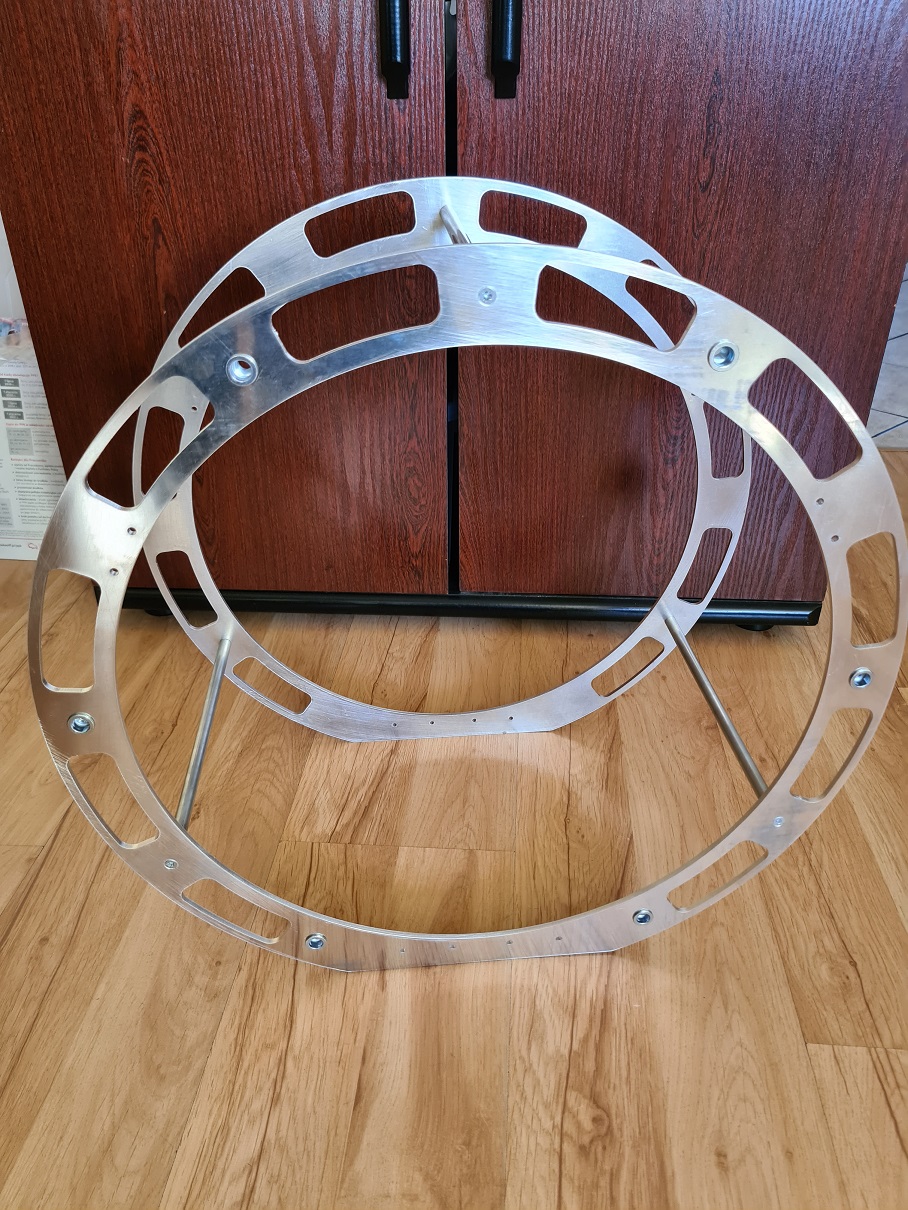

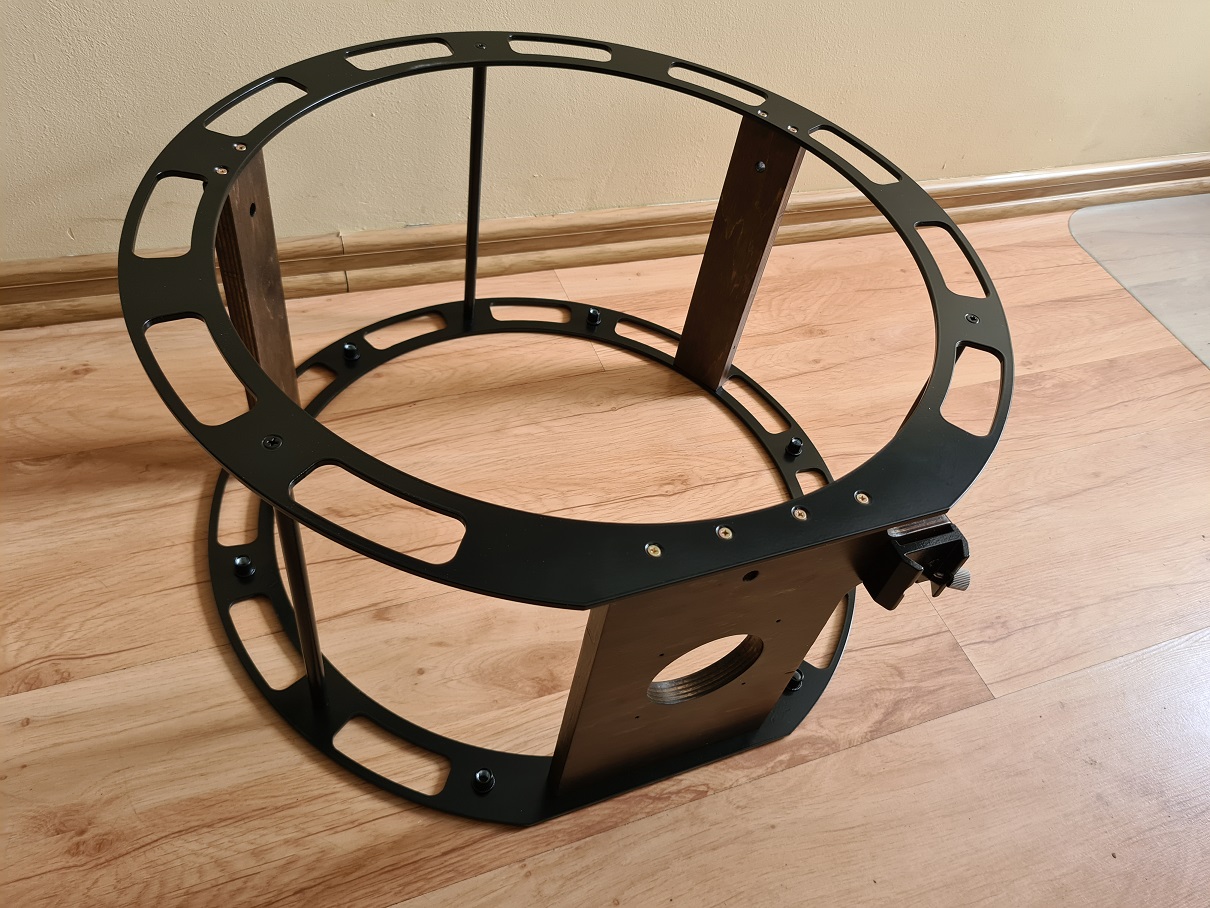

Prace trwają dalej, skręciłem klatkę górną na gotowo do malowania.

[Mateusz F]

Etap pierwszy powoli dobiega końca , klatka górna już pomalowana, teraz pozostaje odebrać z lakierni elementy mocowania LW i składać na gotowo.

Już na tym etapie po zważeniu elementów widać że waga klatki górnej spadła o 2,5 kg konsekwencją tego będzie wywalenie ciężarka z tyłu teleskopu który waży kolejne 3,5 kg.

[Setaarius]

Już na tym etapie po zważeniu elementów widać że waga klatki górnej spadła o 2,5 kg konsekwencją tego będzie wywalenie ciężarka z tyłu teleskopu który waży kolejne 3,5 kg.

Super. Jeszcze będzie z tego mobilny sprzęt. Jeszcze gdyby trochę zmniejszyć rozmiary klatki dolnej, ale to by wymagało zmniejszenie wielkości podstawy i przeprojektowanie praktycznie od początku...

[Mateusz F]

To byłaby zbyt duża ingerencja, dlatego jako superlekki robiłem 13" od podstaw.

Z klatki dolnej jak zmaienie kilka elementów na aluminiowe, przebuduje cielę lustra to wycisnę jeszcze z 5 kg. W skali całego teleskopu to będzie z 25-30% wagi przy zachowaniu wyglądu i walorów użytkowych.

[s-o-c-z-i]

To było wiadomo do początku, że stal kontra aluminium nie ma szans na wadze.
A cela LG będzie też z blachy ALU czy się jednak taki materiał ugina pod 8-9kg lustrem?
Czy profile trzeba zastosować wtedy? Jak twardy stop to chyba i blacha może być pewno.

Jak dla mnie te dosyć wąskie podpórki krawędzi blanka LG mogą dawać nieco zbyt punktowy nacisk w miejscu podparcia.
Czy to jednak się tyczy większych średnic i mas luster? Czyli rozłożenie podparcia w tych 4 punktach odpowiednio rozmieszczonych kątowo w dolnej części pochylonej tuby.

[Mateusz F]

Cela będzie zaprojektowana zupełnie inaczej niż w 265-tce. Punkty podparcia będą wyprofilowane pod średnicę lustra.

Rysunki niebawem

[Mateusz F]

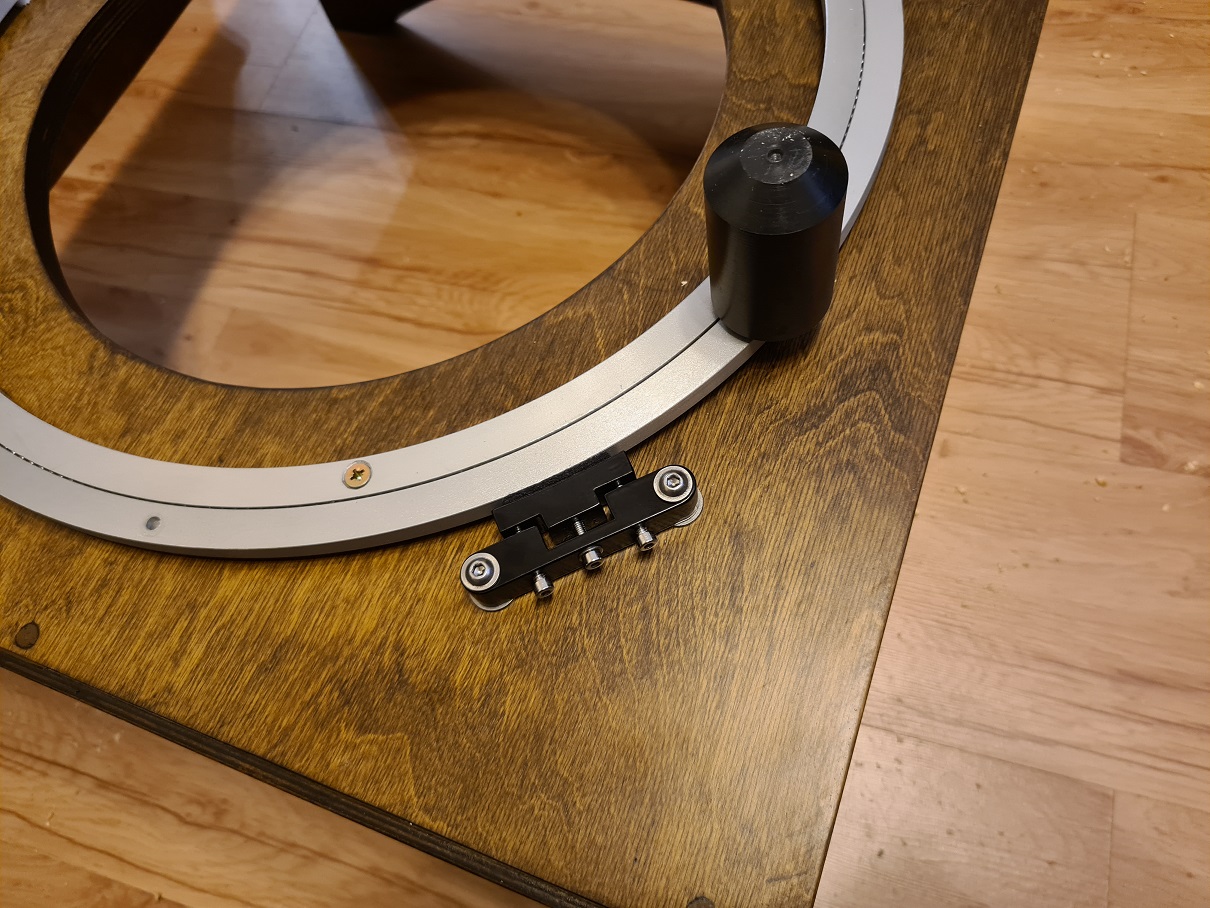

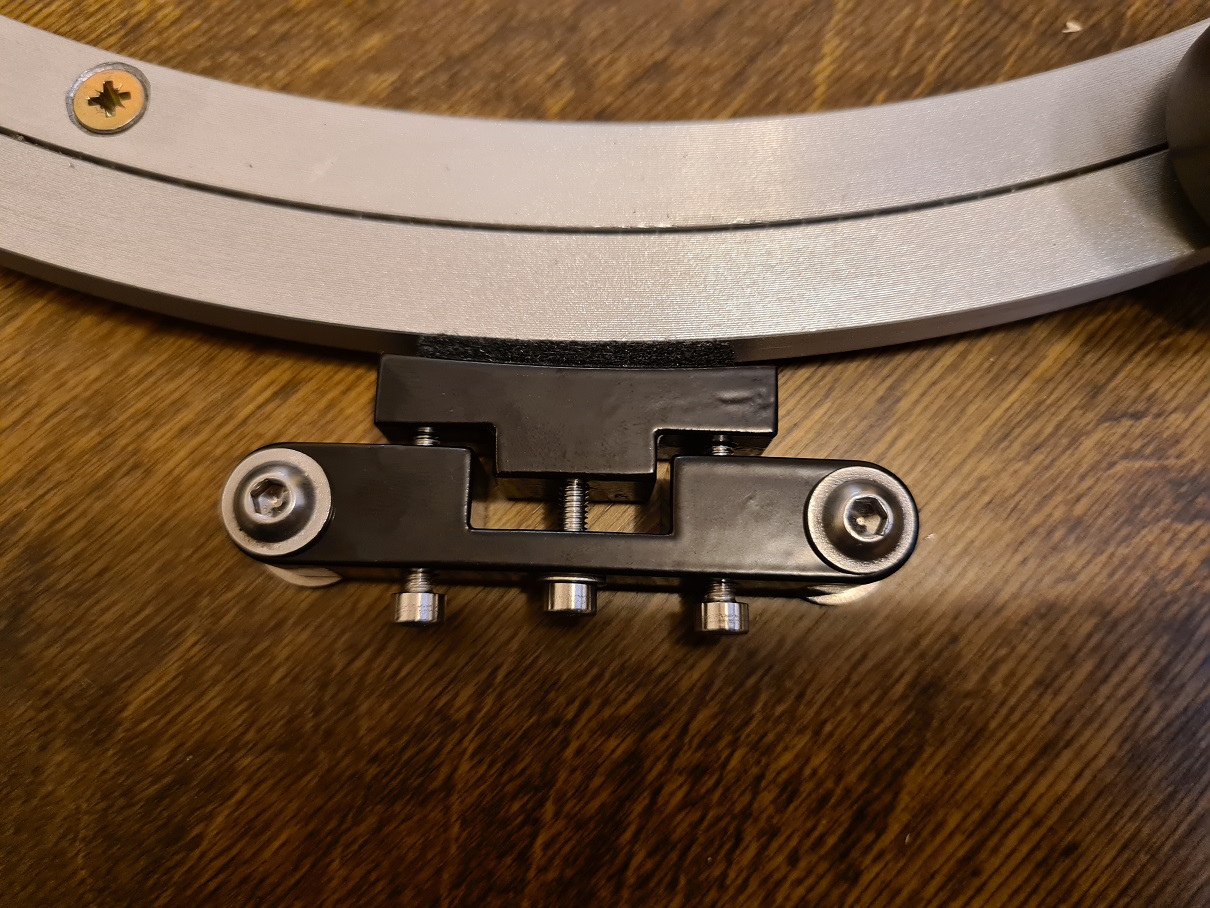

Dziś 14-nastka dostała "brand new" hamulec obrotnicy.

Powoli kończę I etap modyfikacji.

[Mateusz F]

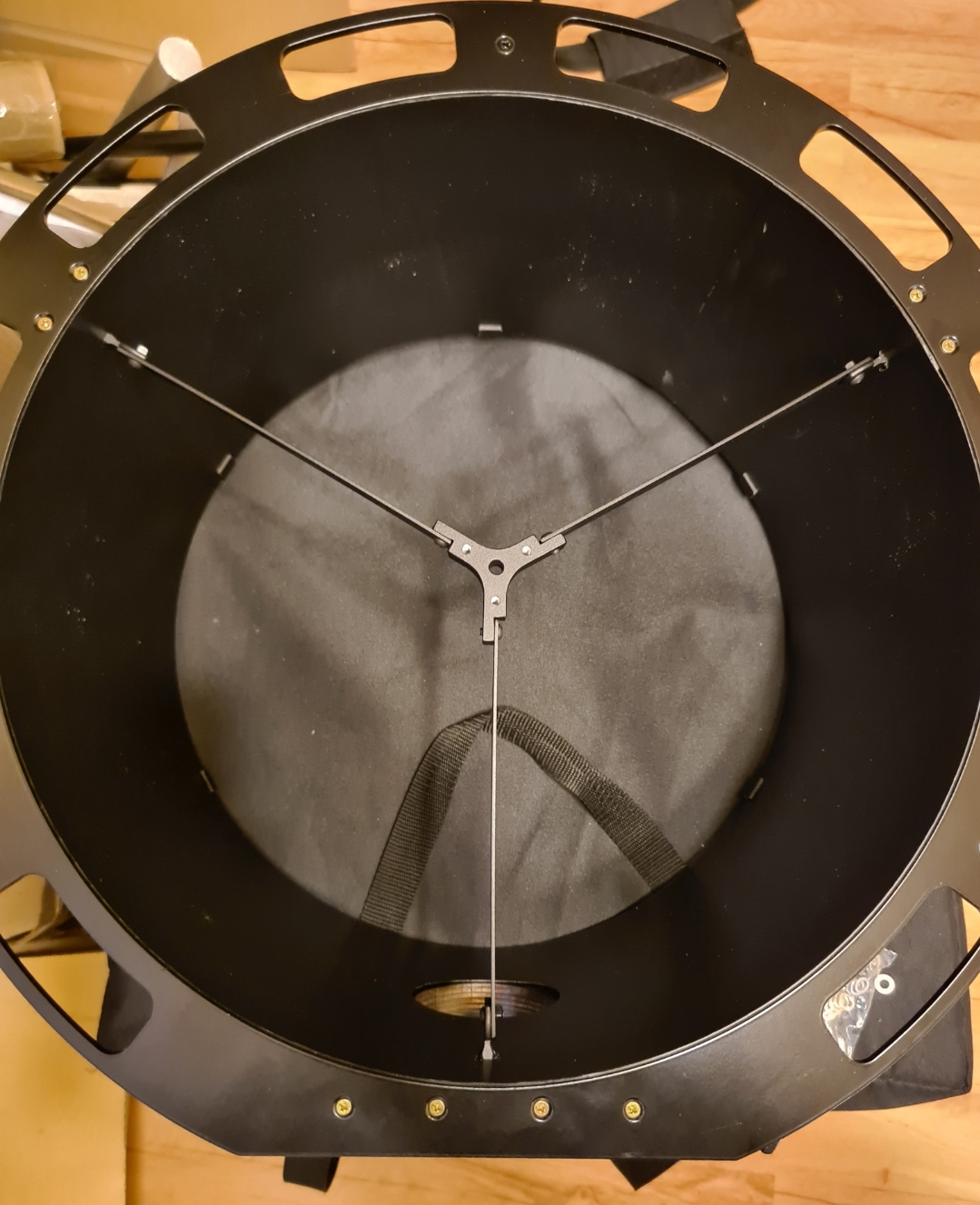

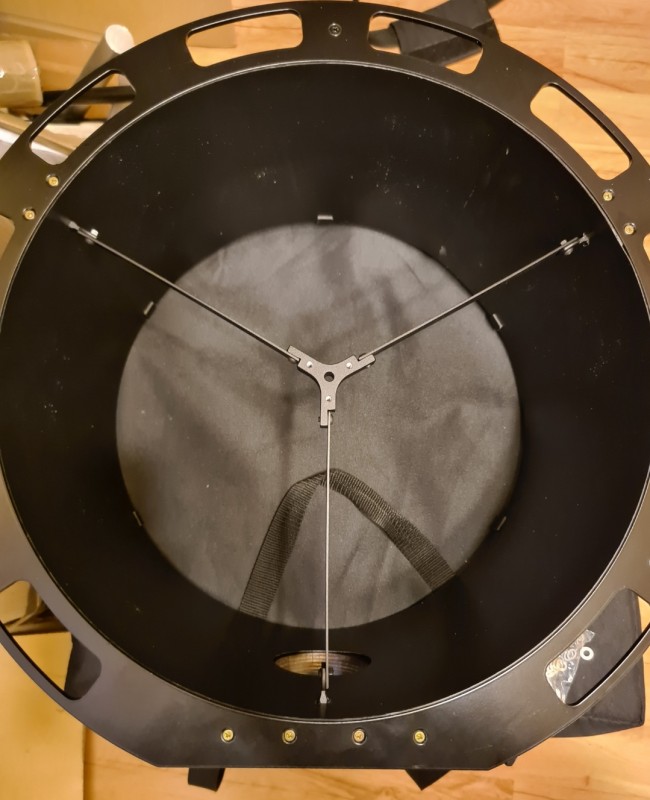

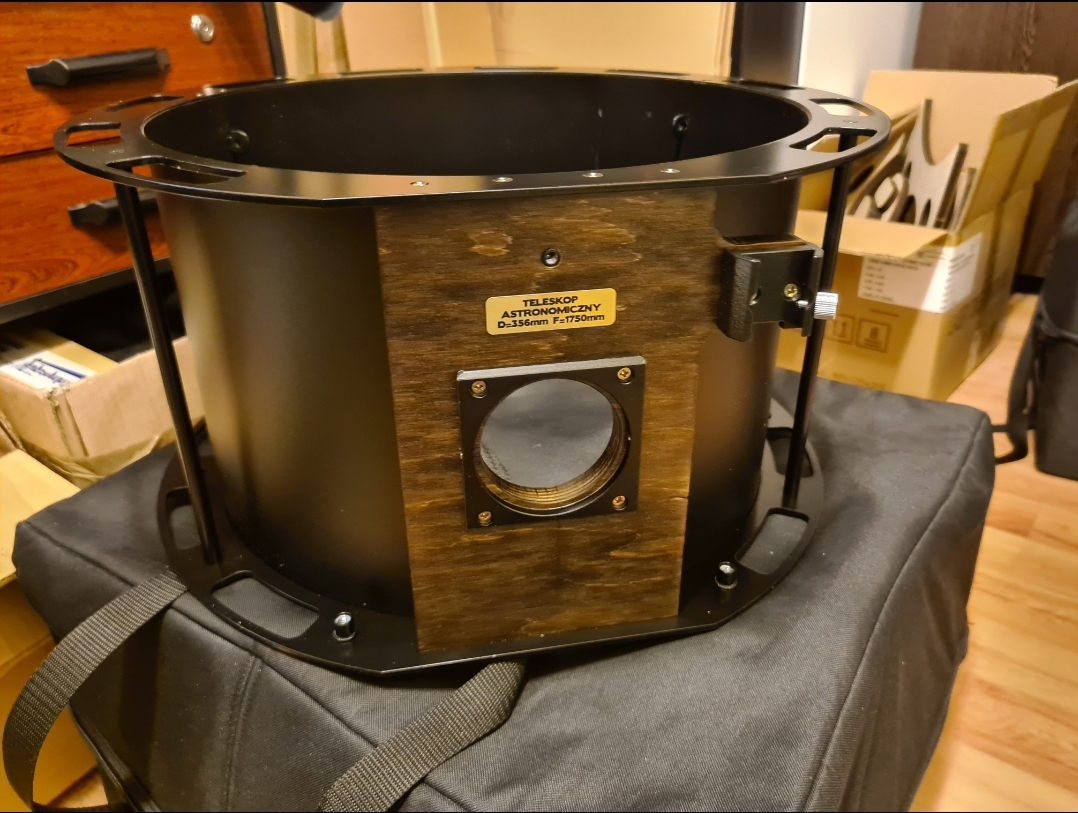

Klatka górna już na ukończeniu , jeszcze czeka mnie wyczernienie góry LW i montuje na gotowo.

[Mateusz F]

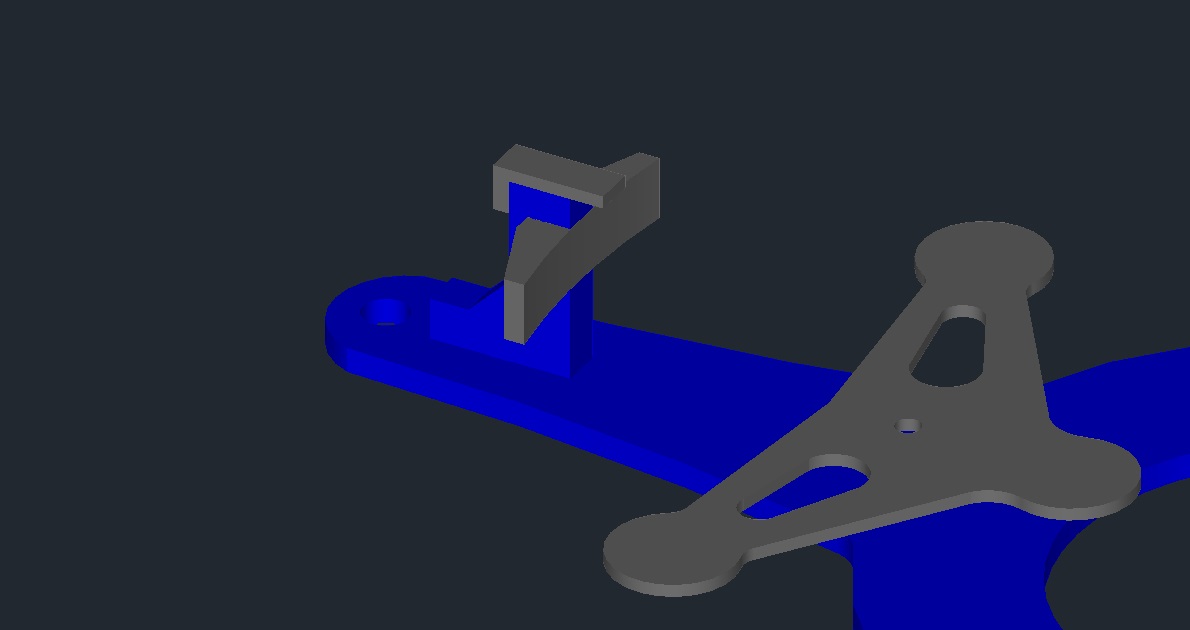

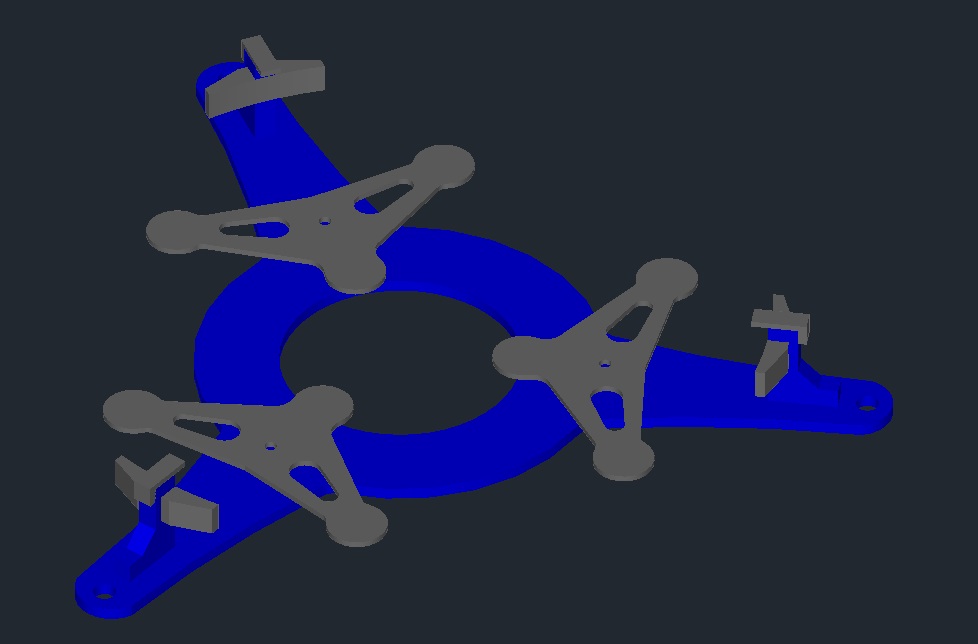

Zakończyłem I etap prac , teraz pora na nową aluminiową celę z wbudowanym chłodzeniem LG , wrzucam poglądowy model 3D

[Mateusz F]

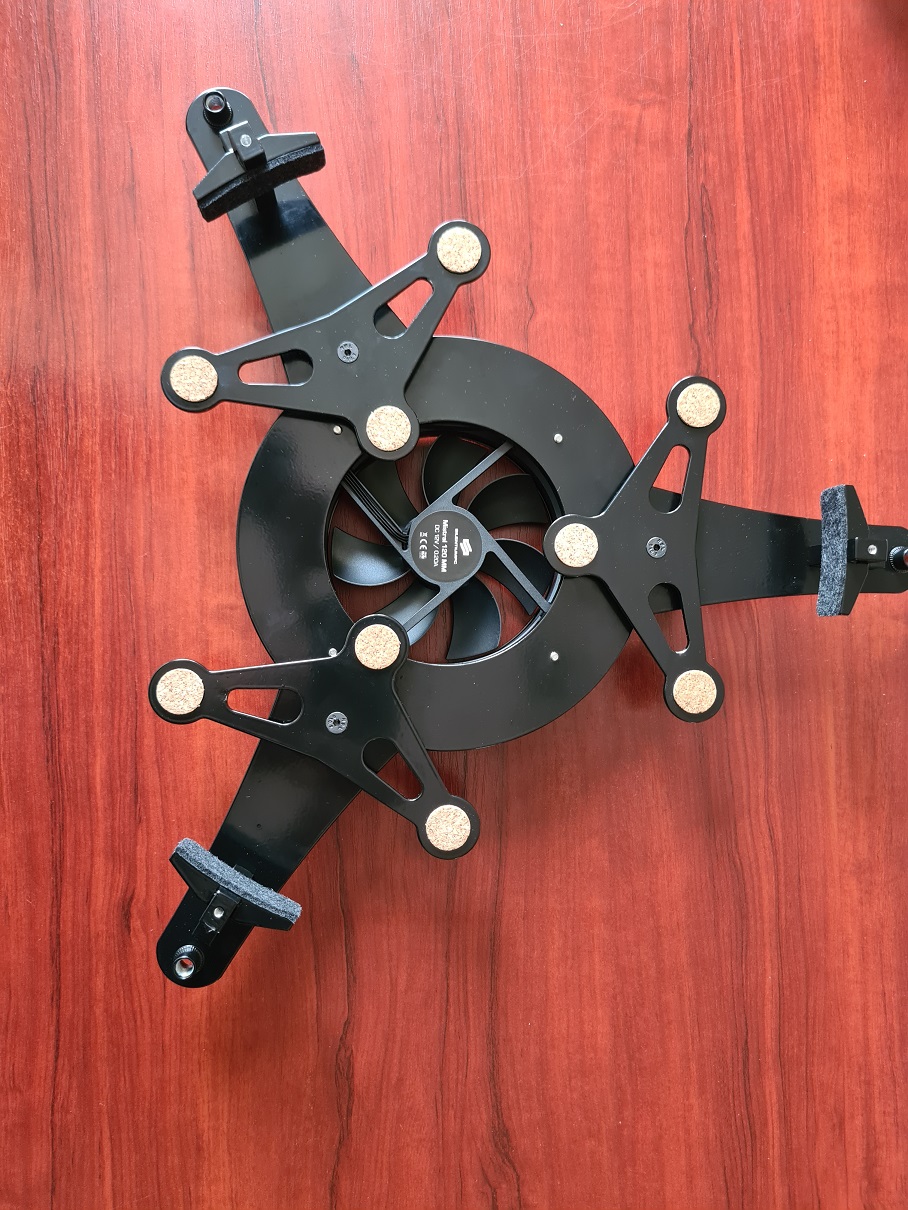

Po dłuższej przerwie udało się wykonać nową celę lustra głównego. Zmniejszyłem wagę do 1 kg oraz dołożyłem chłodzenie.

Wentylator zasilany jest przez USB co umożliwia uruchomienie go zwykłym powerbankiem lub ładowarką samochodową

[Setaarius]

Wygląda naprawdę bardzo dobrze.

[Mateusz F]

Dzięki ,lubię ten teleskop i postawiłem sobie za punkt honoru żeby go dopracować w najdrobniejszych detalach.

[WavesWatcher]

Trzeba przyznać, mucha nie siada
